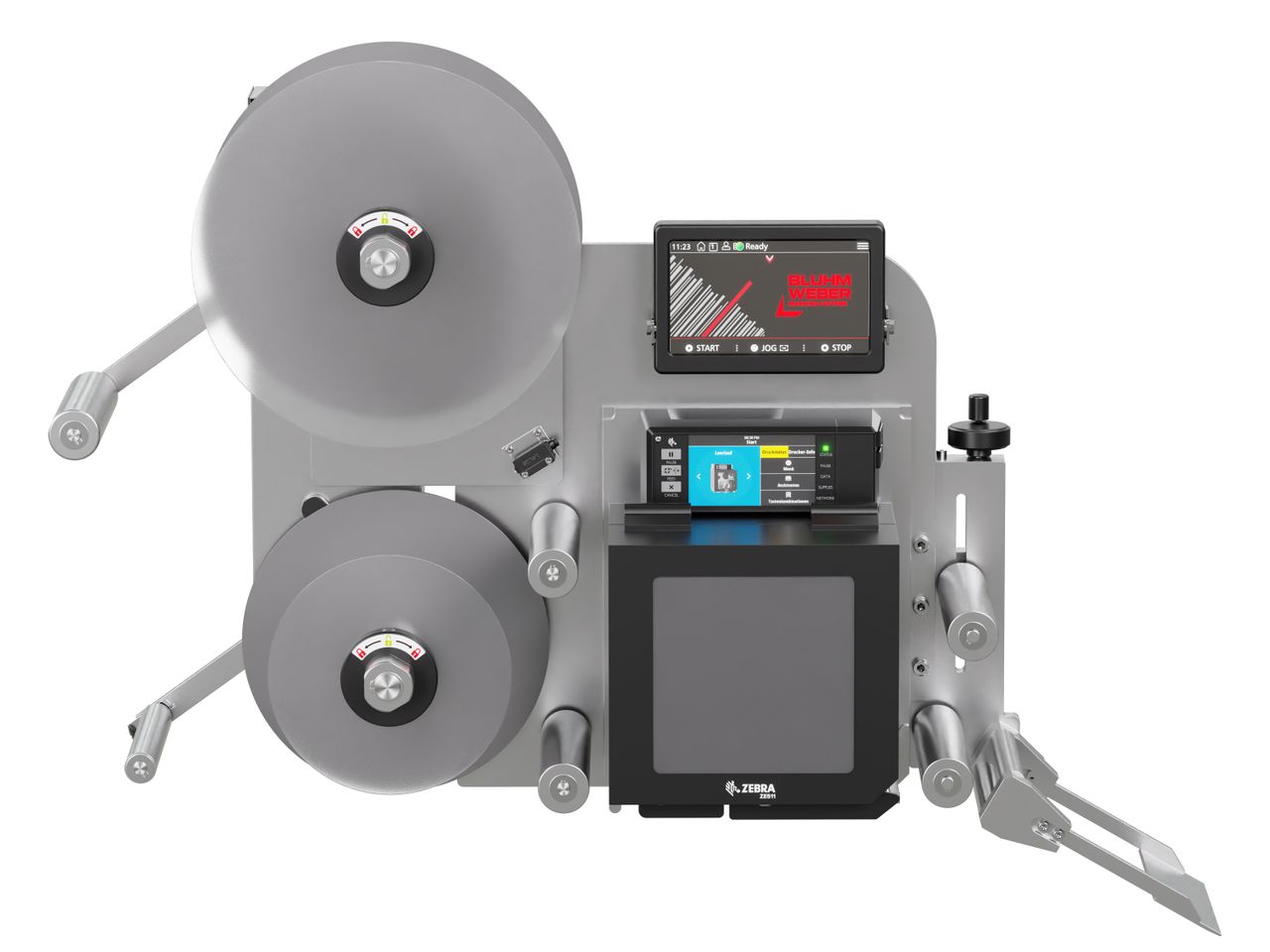

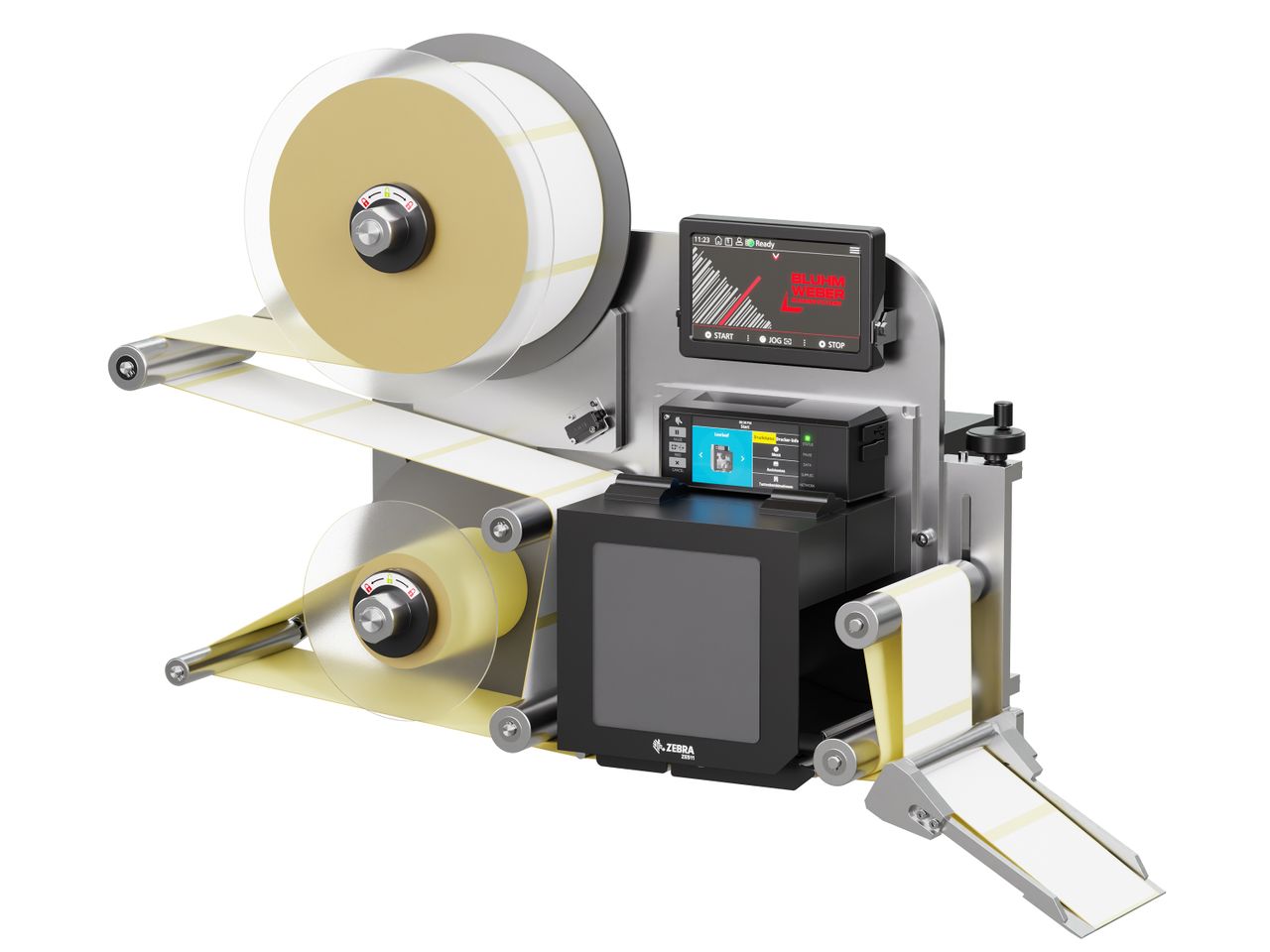

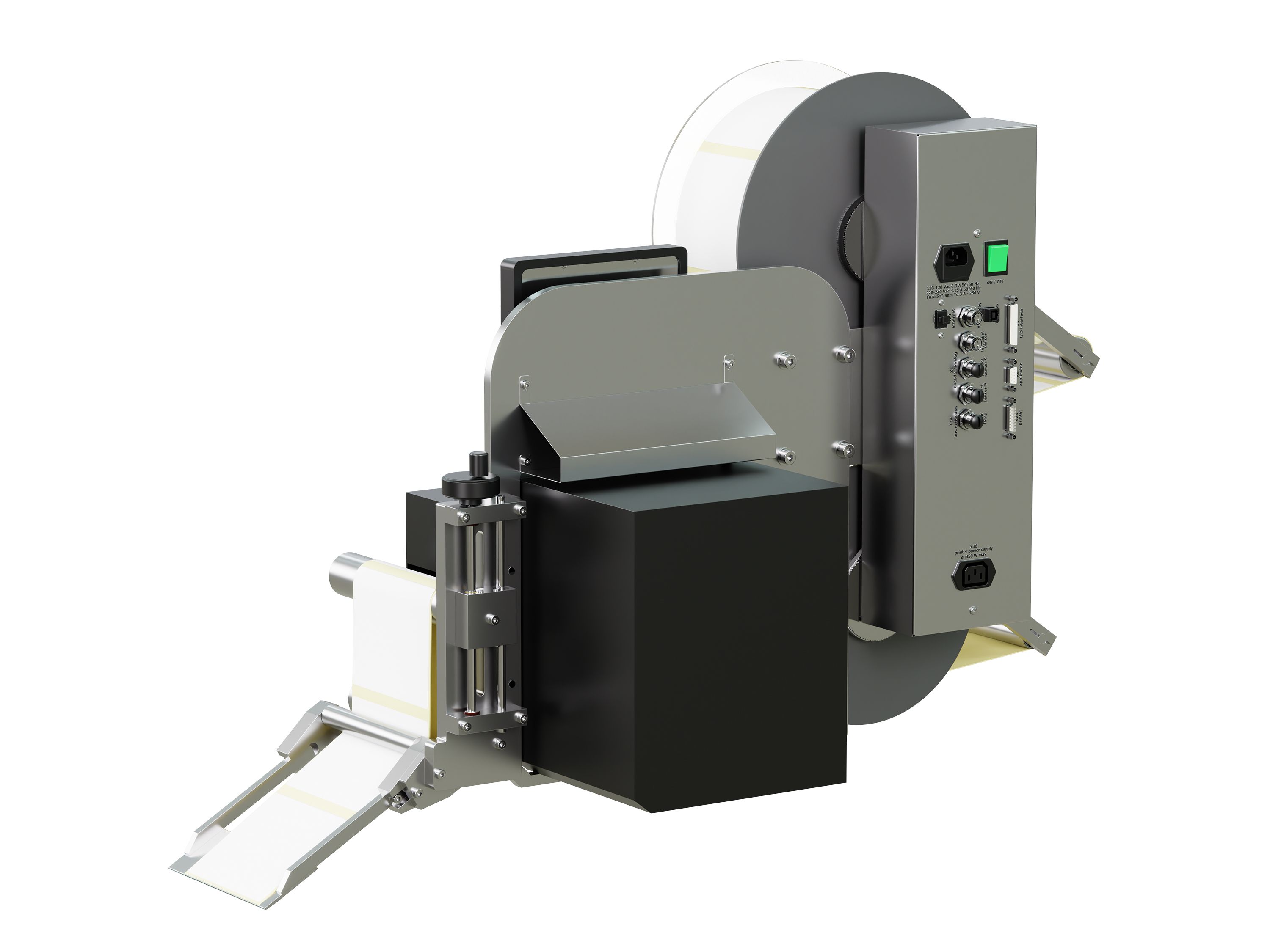

Etikettendruckspender

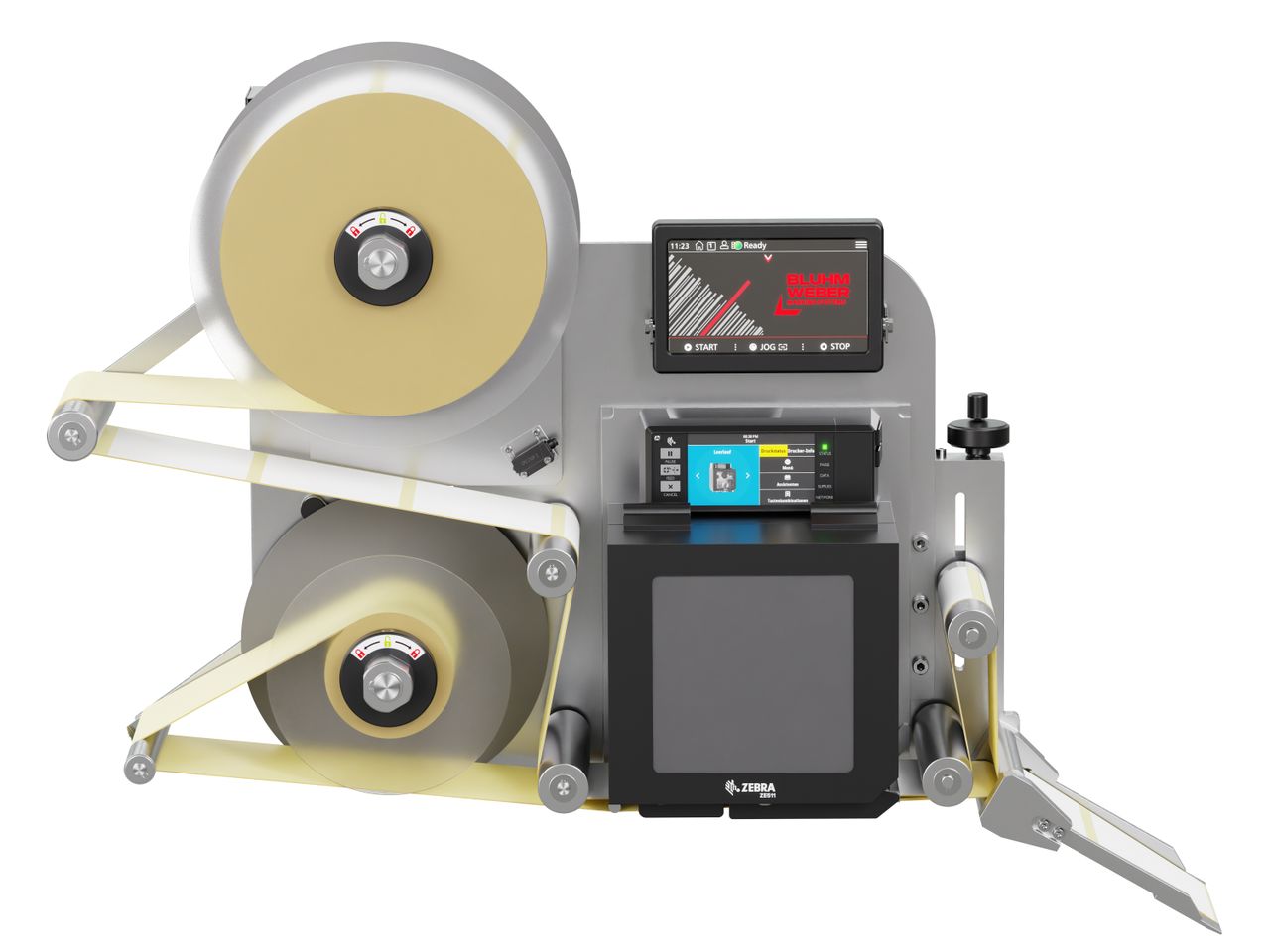

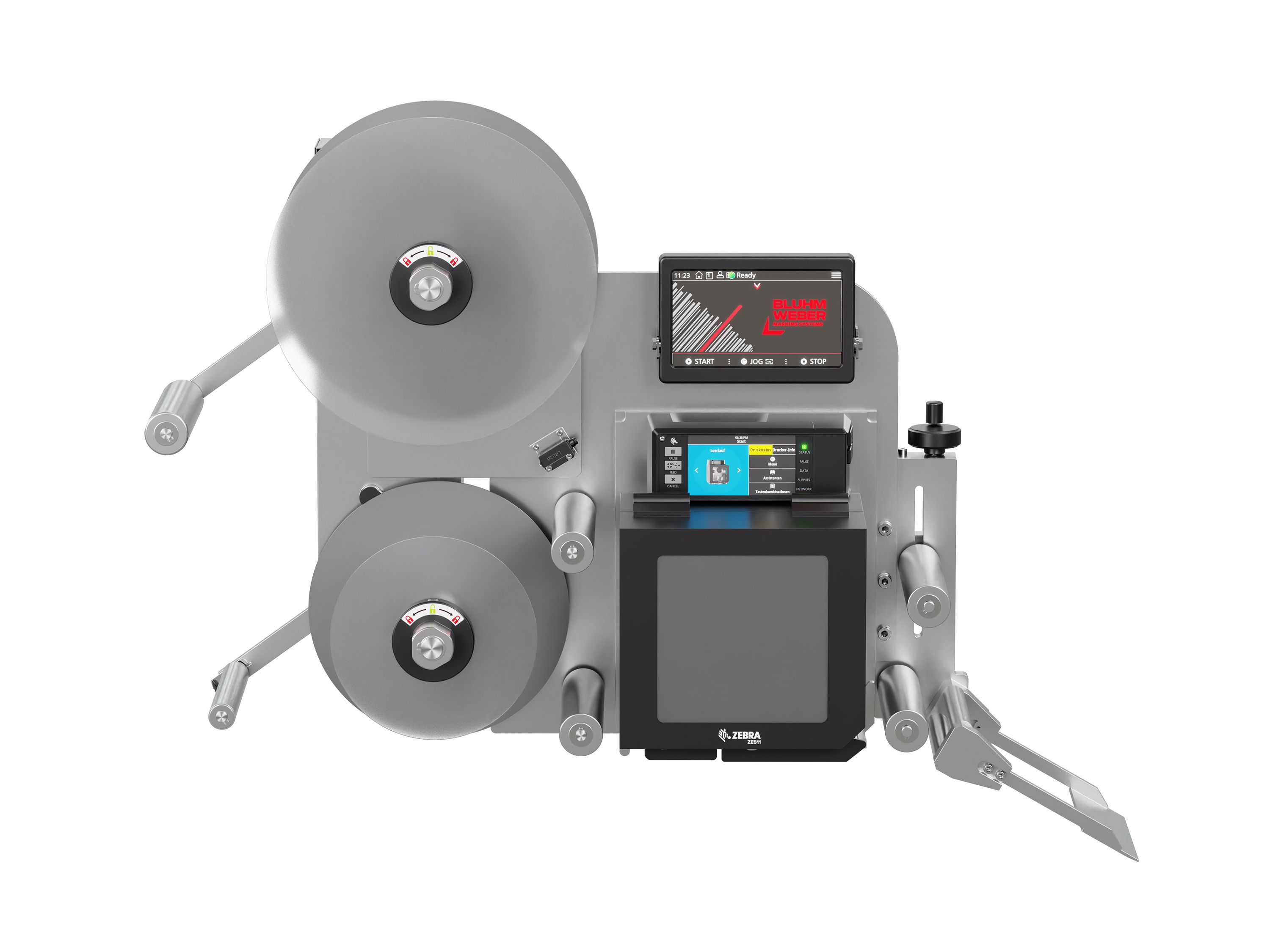

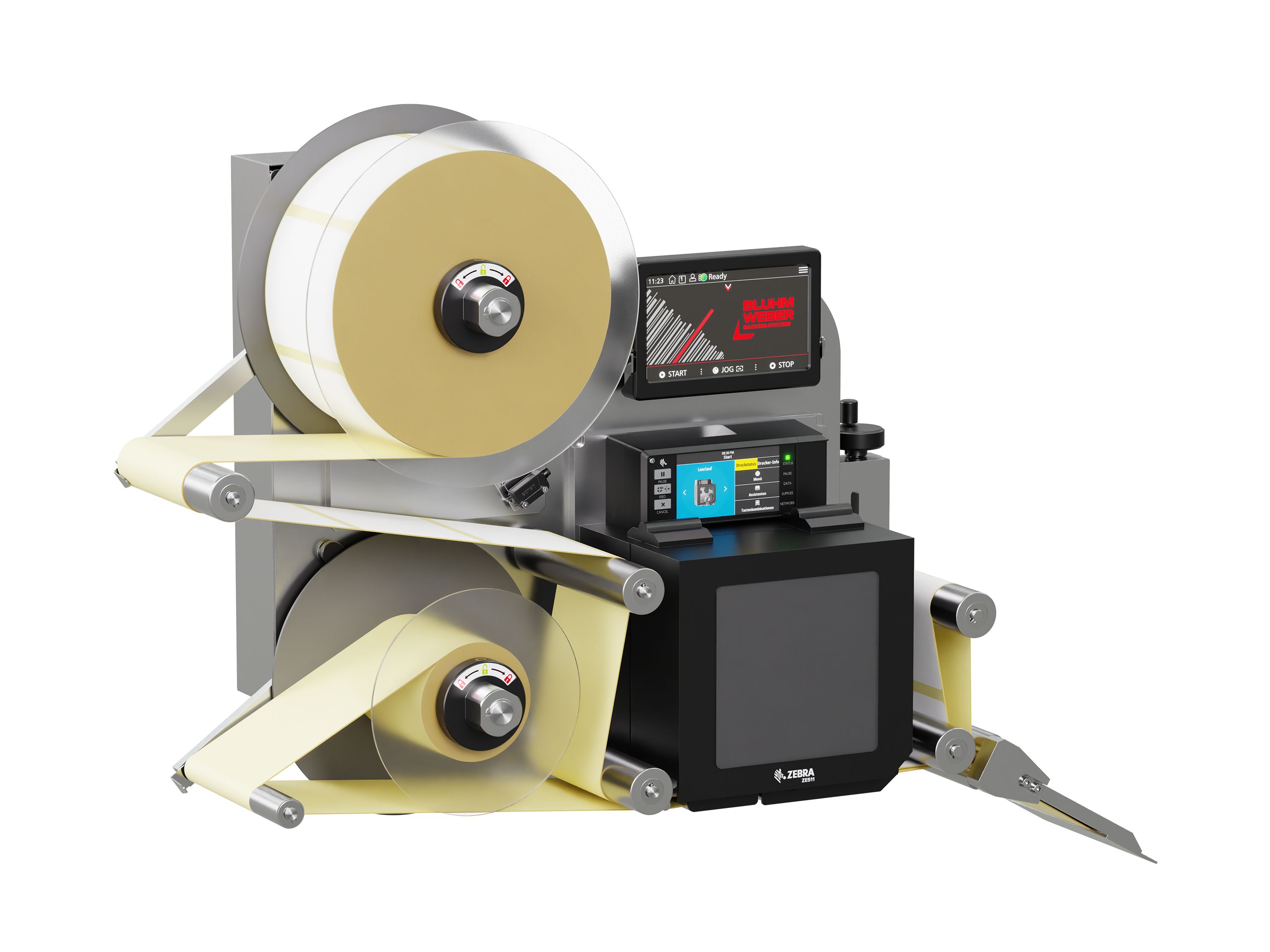

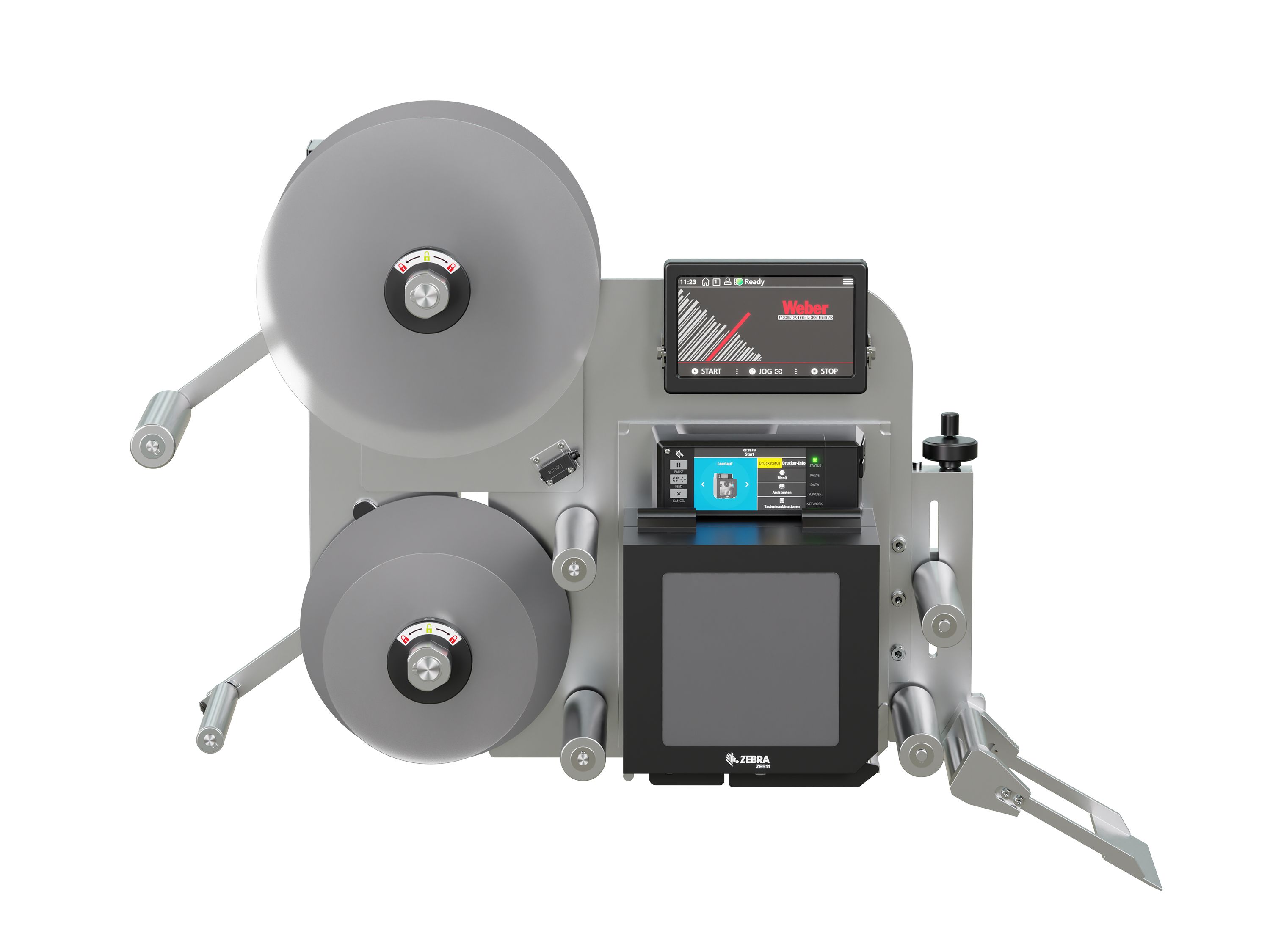

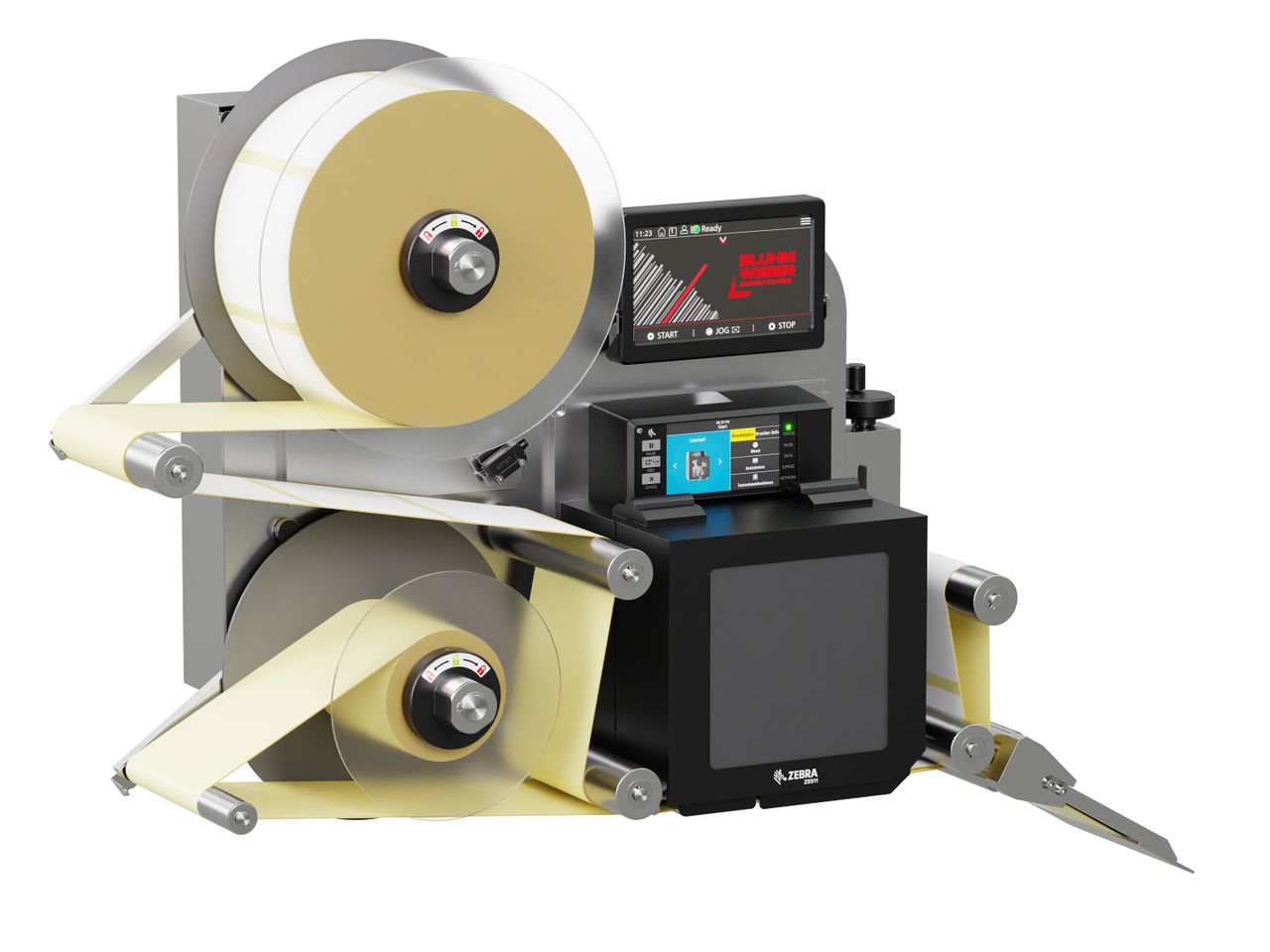

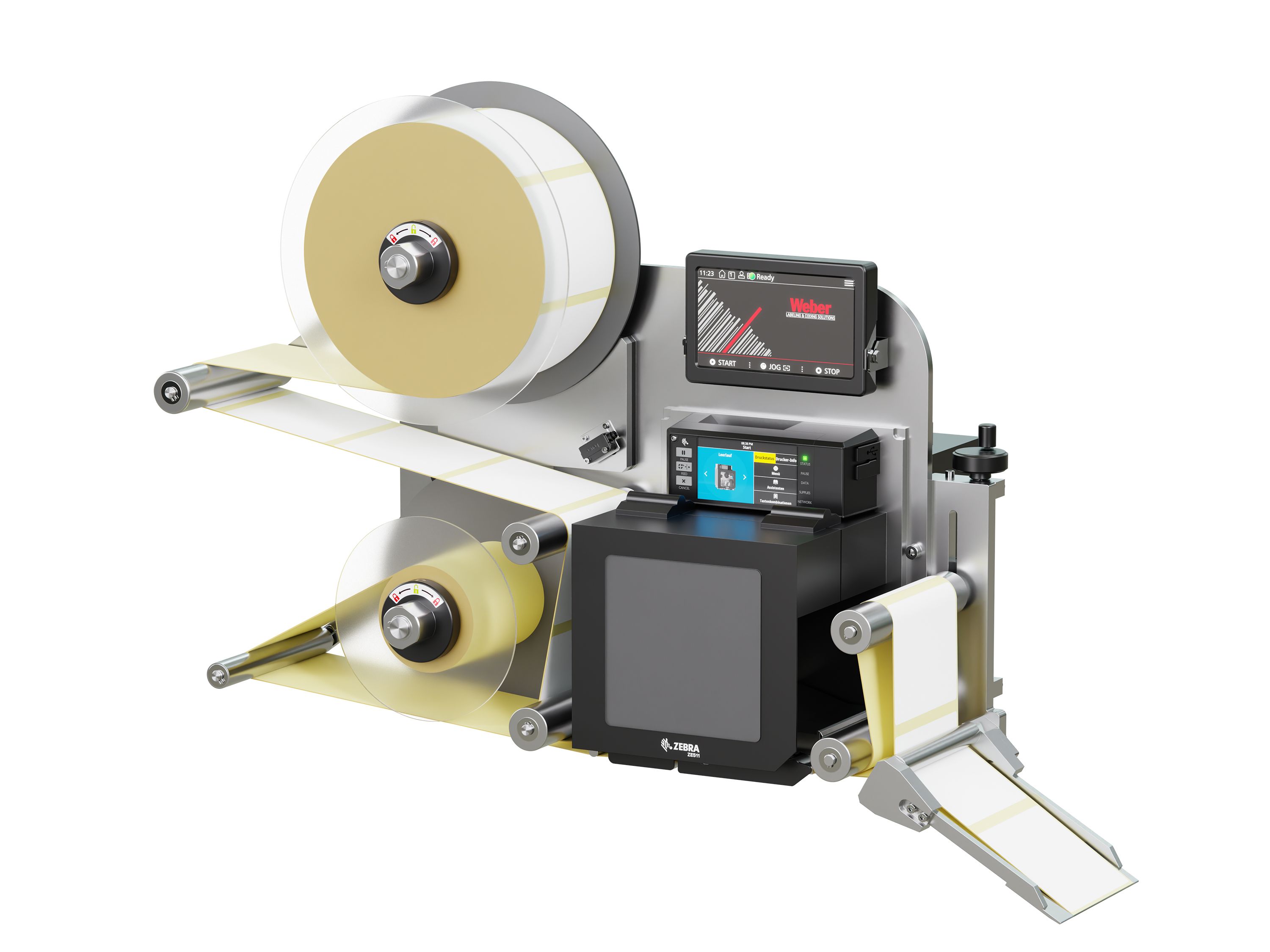

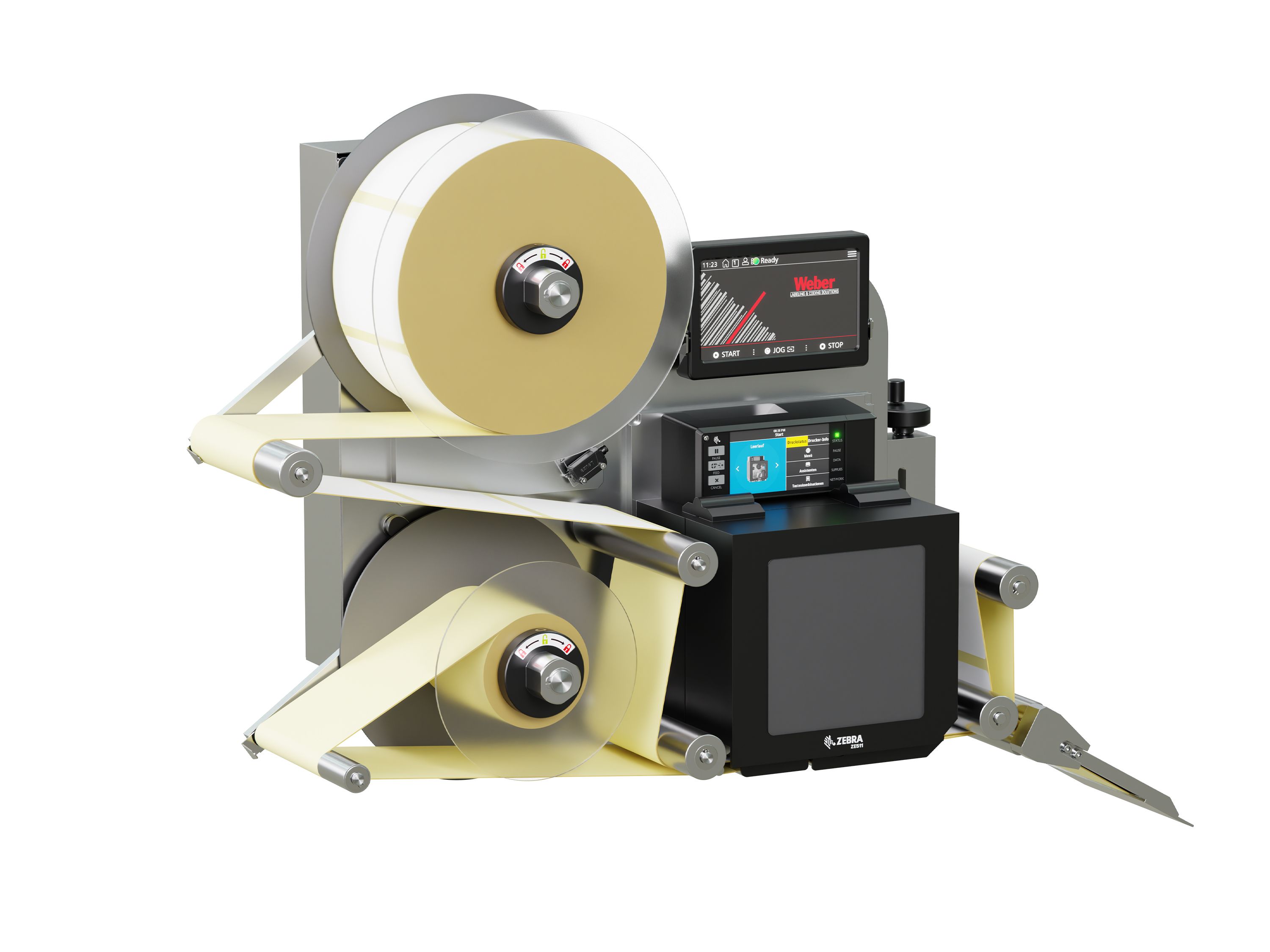

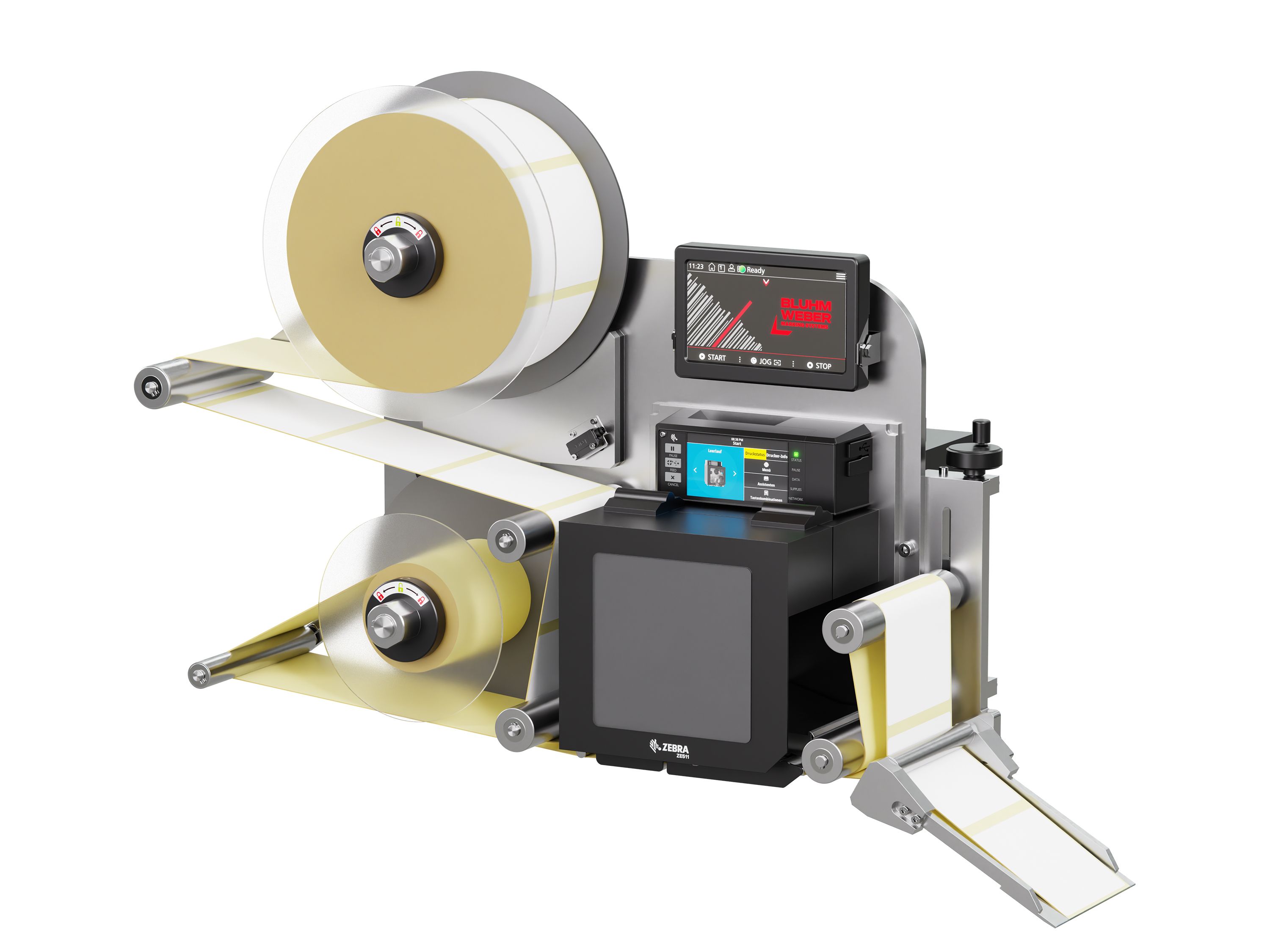

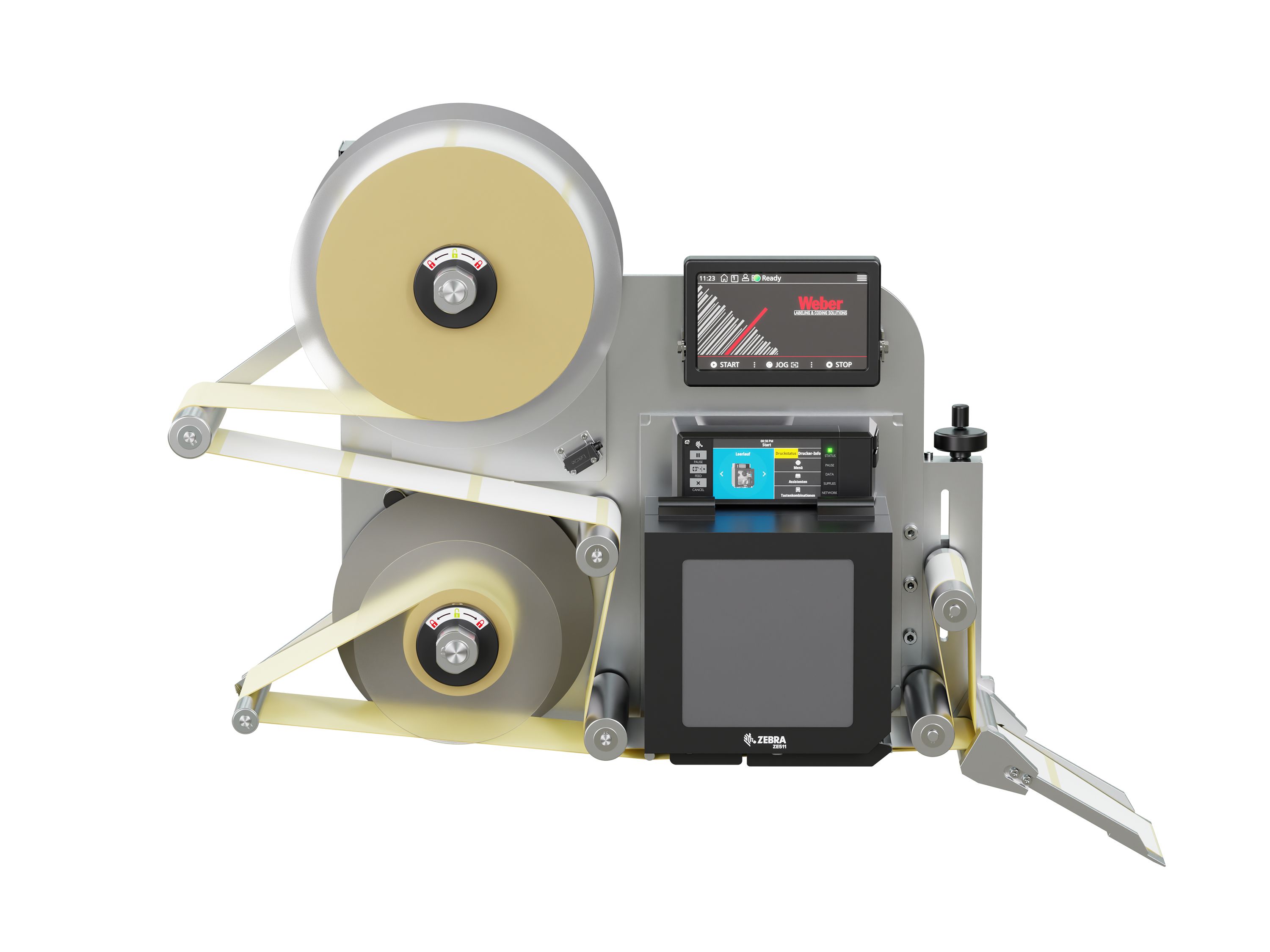

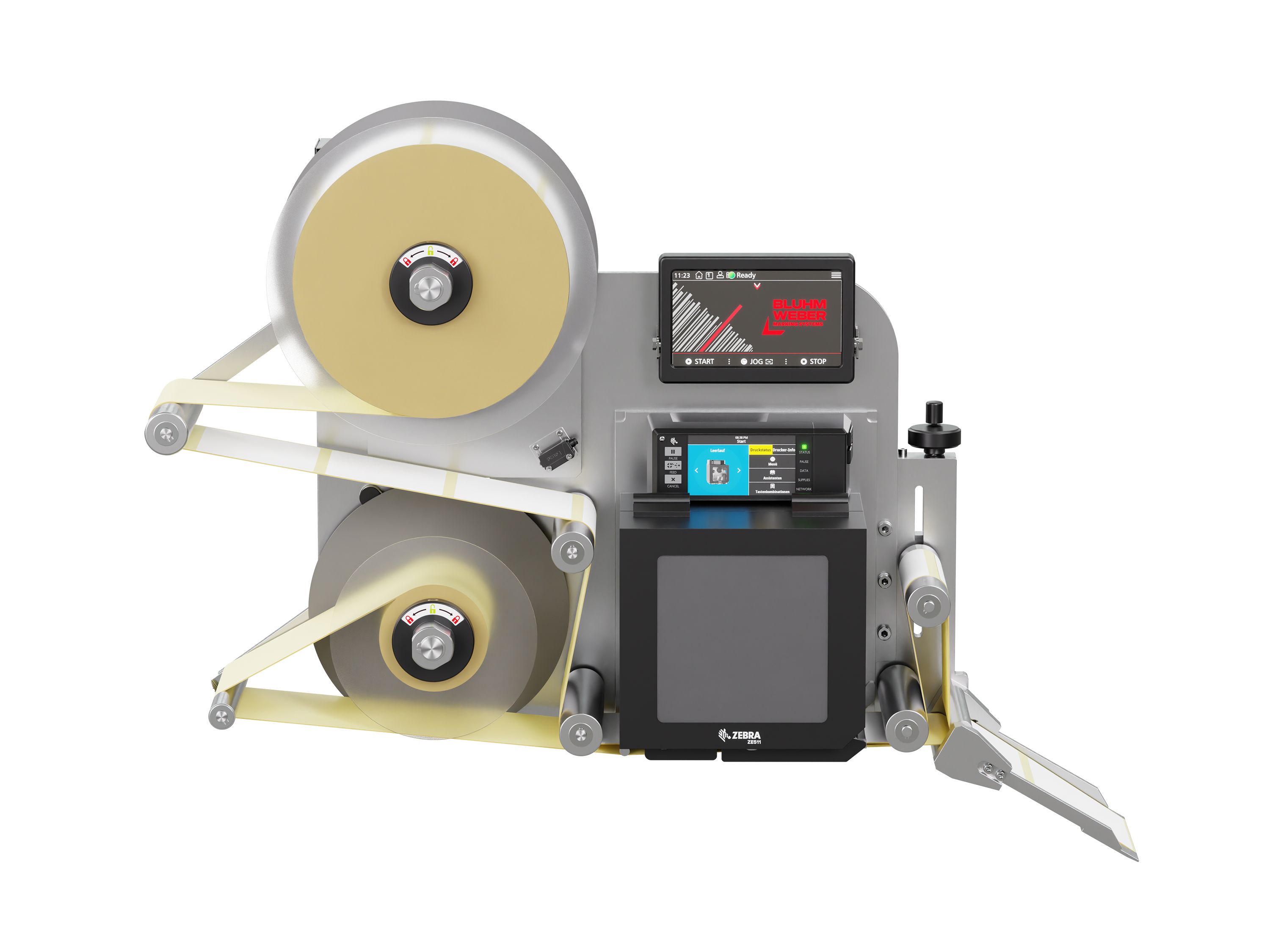

Legi-E 4050WO

Wirtschaftlich Etikettieren ohne Druckluft

Rein elektrisches Druckspendesystem
Spendetaktrate bis zu 250 Etiketten/min
Wipe-On-Spendeverfahren für eine schonende Applikation
Kompakte Bauform
Einfache Integration
Etikettenformat min. 14 x 20 mm, max. 173 x 1000 mm

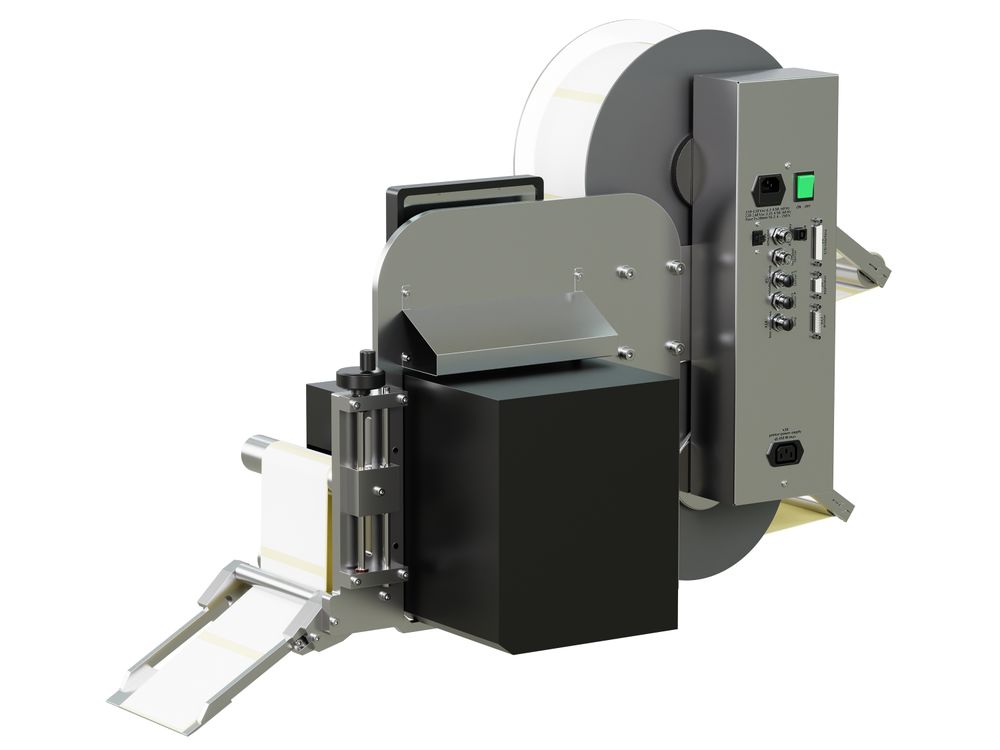

Der Legi-E 4050WO ist wirtschaftlich in der Anschaffung und überzeugt mit hoher Effizienz. Das Druckspendesystem appliziert Etiketten völlig druckluftfrei und verarbeitet Großrollen mit einem Durchmesser von bis zu 300 mm. Dank präziser Sensorik und feinjustierbarer Mechanik erfolgt die Etikettenabgabe zuverlässig auch bei hohen Geschwindigkeiten.

Alle Komponenten entstammen unserer standardisierten Großserienfertigung, was eine hohe Verfügbarkeit garantiert und die Kosten niedrig hält. Der gut strukturierte Systemaufbau erleichtert die Bedienung und ermöglicht die Wartung ohne externe Techniker. Mit seinem kompakten Design lässt sich der Legi-E 4050WO einfach in unterschiedlichste Produktionsumgebungen integrieren.

Der Legi-E 4050WO arbeitet vollständig elektrisch und verzichtet komplett auf Druckluft, wodurch nicht nur die Betriebskosten nachhaltig gesenkt werden, sondern auch die Installation deutlich einfacher und flexibler möglich ist. Gleichzeitig trägt die Technologie zu einer erheblichen Energieeinsparung bei und macht Produktionsprozesse effizienter, leiser sowie umweltfreundlicher. Dies reduziert den Wartungsaufwand und erhöht die Nachhaltigkeit.

Die kompakte Bauweise des Legi-E 4050WO ermöglicht eine platzsparende Aufstellung selbst in Produktionsumgebungen mit eingeschränkten räumlichen Kapazitäten. Durch die intelligente Konstruktion kann das System problemlos in vorhandene Produktionslinien integriert werden, ohne diese aufwendig anpassen zu müssen. Das Gerät unterstützt so moderne, automatisierte Fertigungsprozesse und steigert langfristig die Gesamteffizienz.

Dank des modularen Aufbaus lassen sich einzelne Komponenten besonders einfach warten, austauschen oder erweitern, ohne den gesamten Produktionsablauf lange zu unterbrechen. Stillstandzeiten werden so auf ein Minimum reduziert, während gleichzeitig die Betriebssicherheit gewährleistet bleibt. Die hohe Flexibilität des Konzepts sorgt dafür, dass die Anlage stets an neue Anforderungen angepasst werden kann und eine dauerhaft hohe Verfügbarkeit sicherstellt.

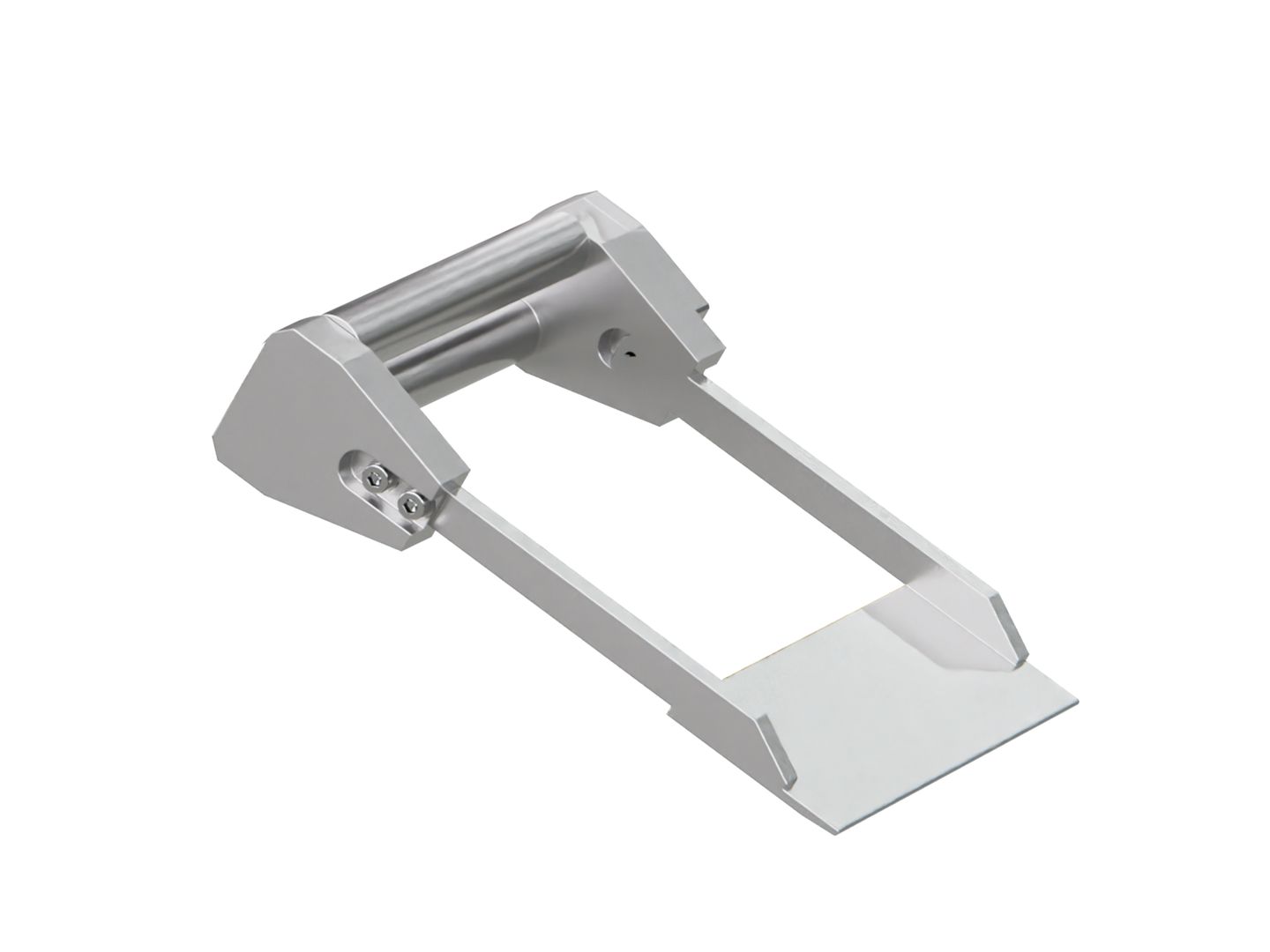

Wipe-On Spendezunge starr

Universelle, starre Wipe-On-Spendezunge für präzise Etikettierung

Funktion	aufwischen
Antriebskonzept Applikator	Starr

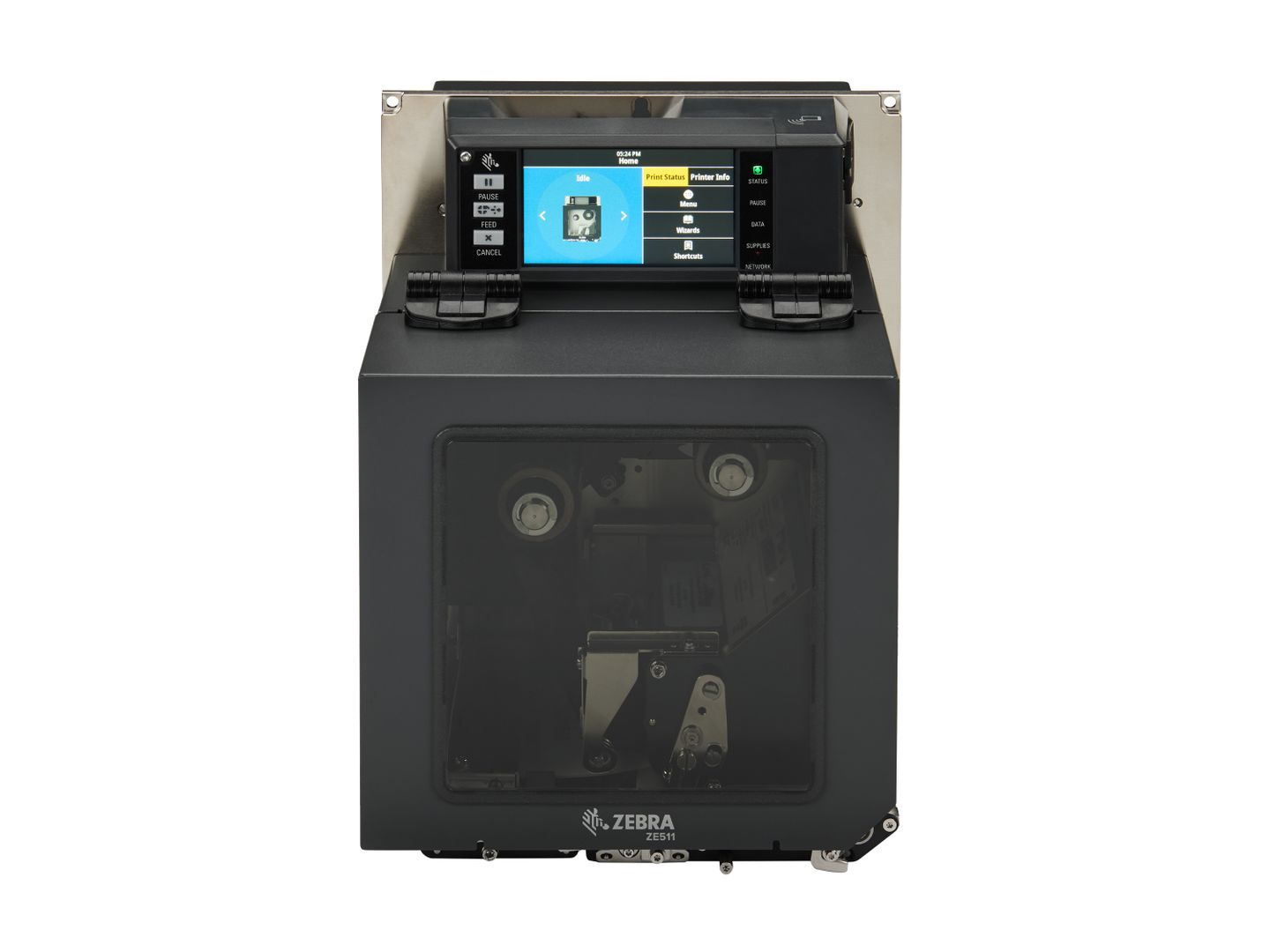

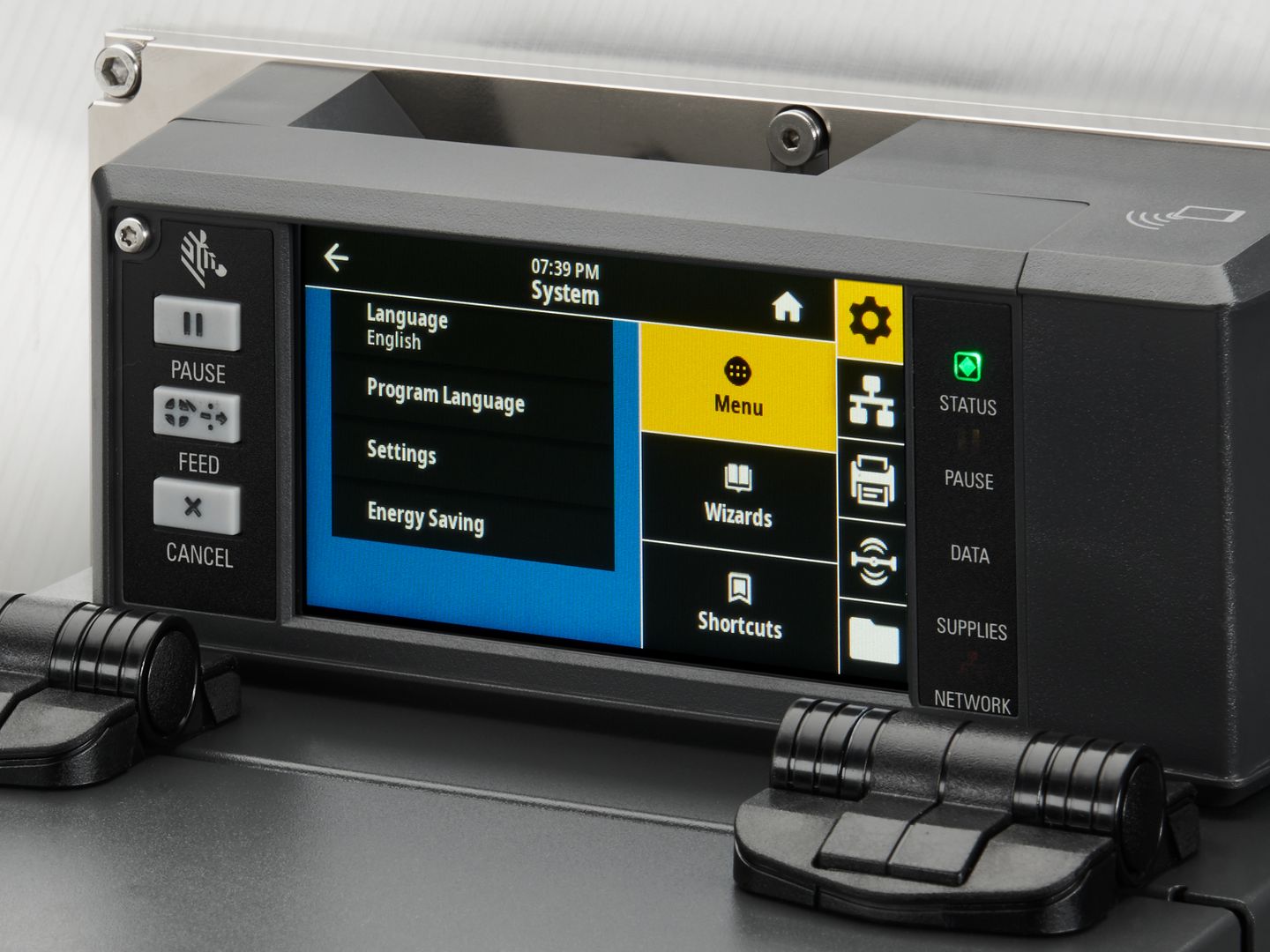

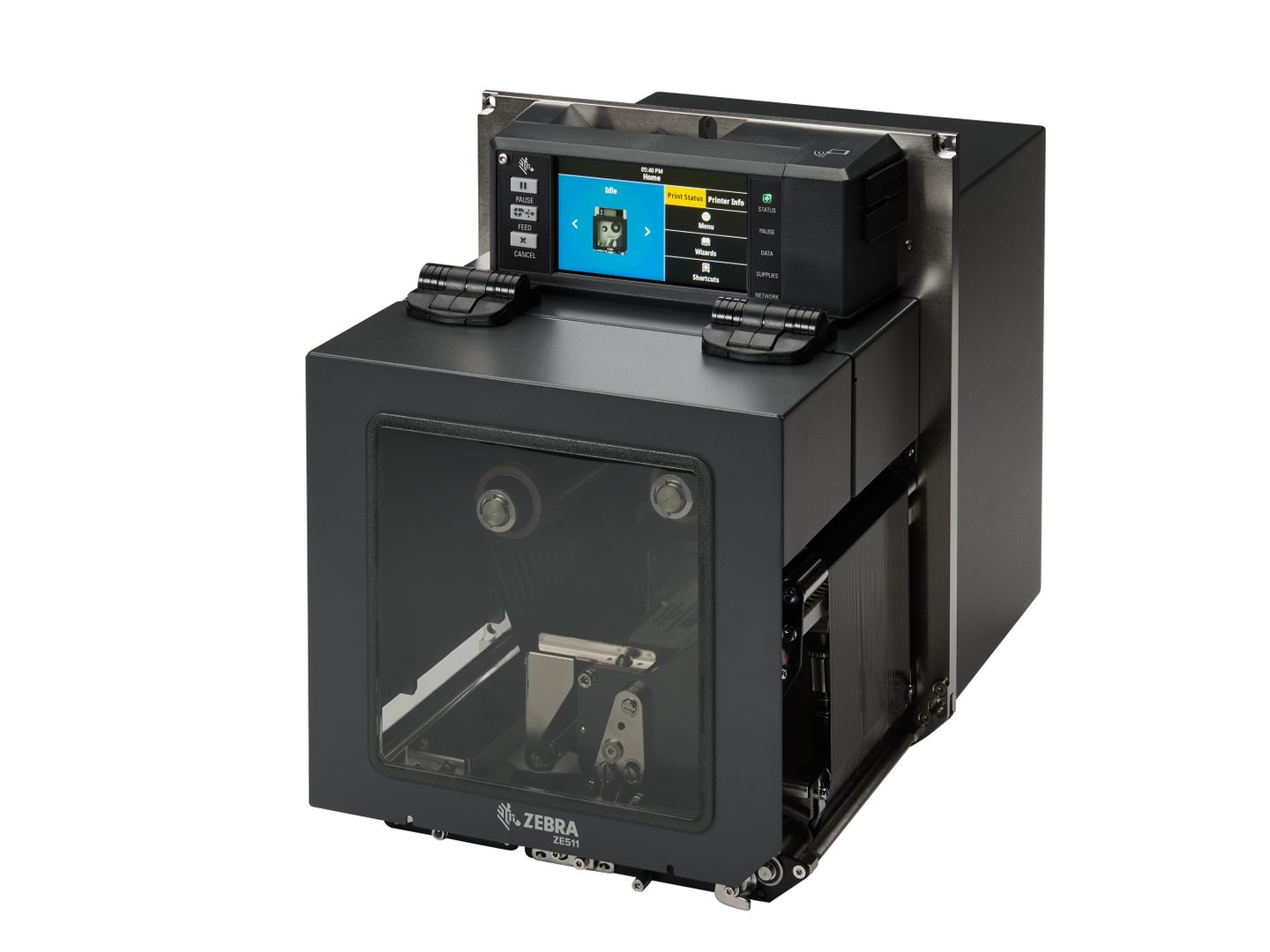

Zebra ZE511

Höchste Druckleistung für industrielle Anwendungen

Druckbreite	104 mm
Druckgeschwindigkeit bis	457 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

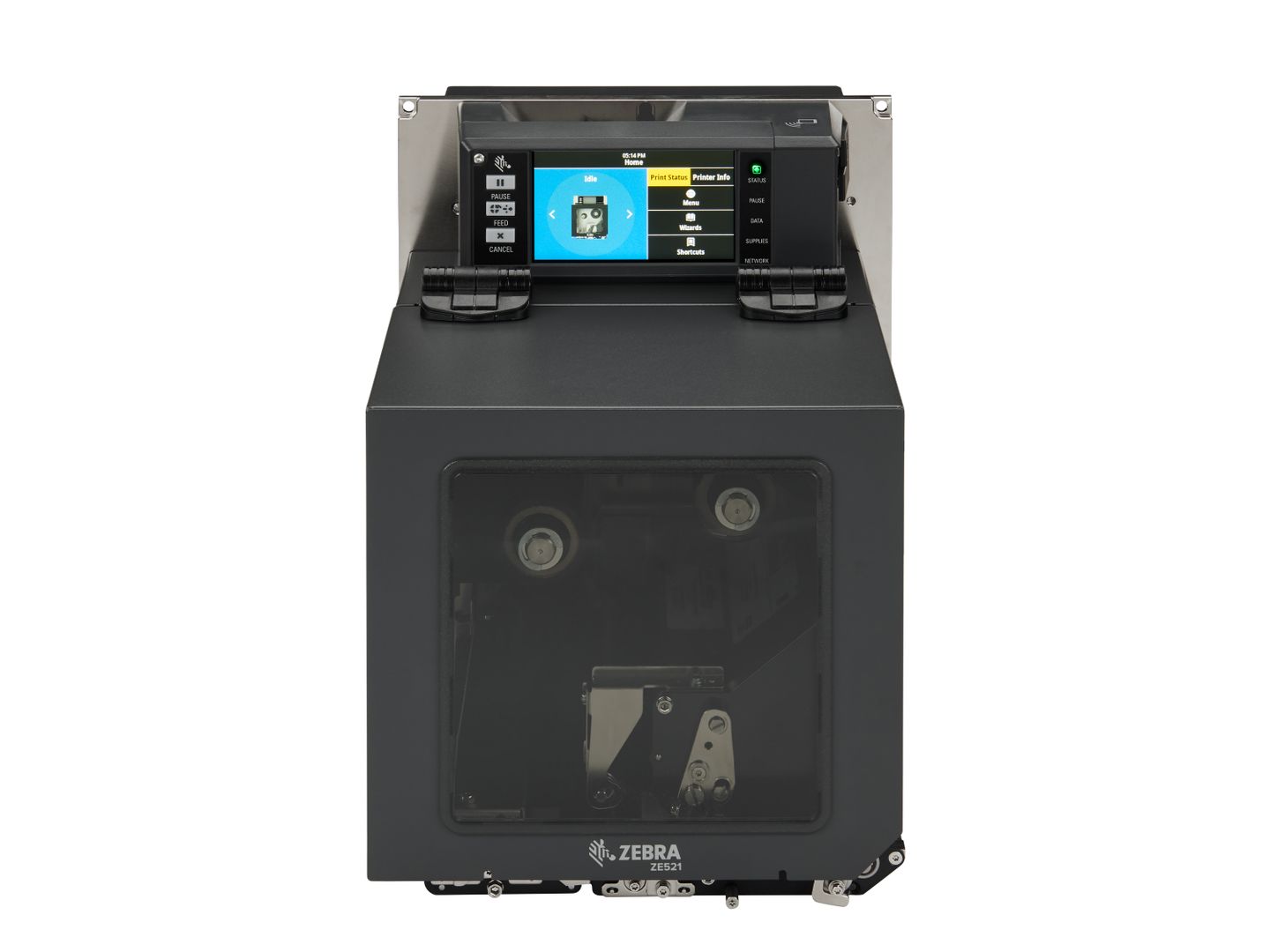

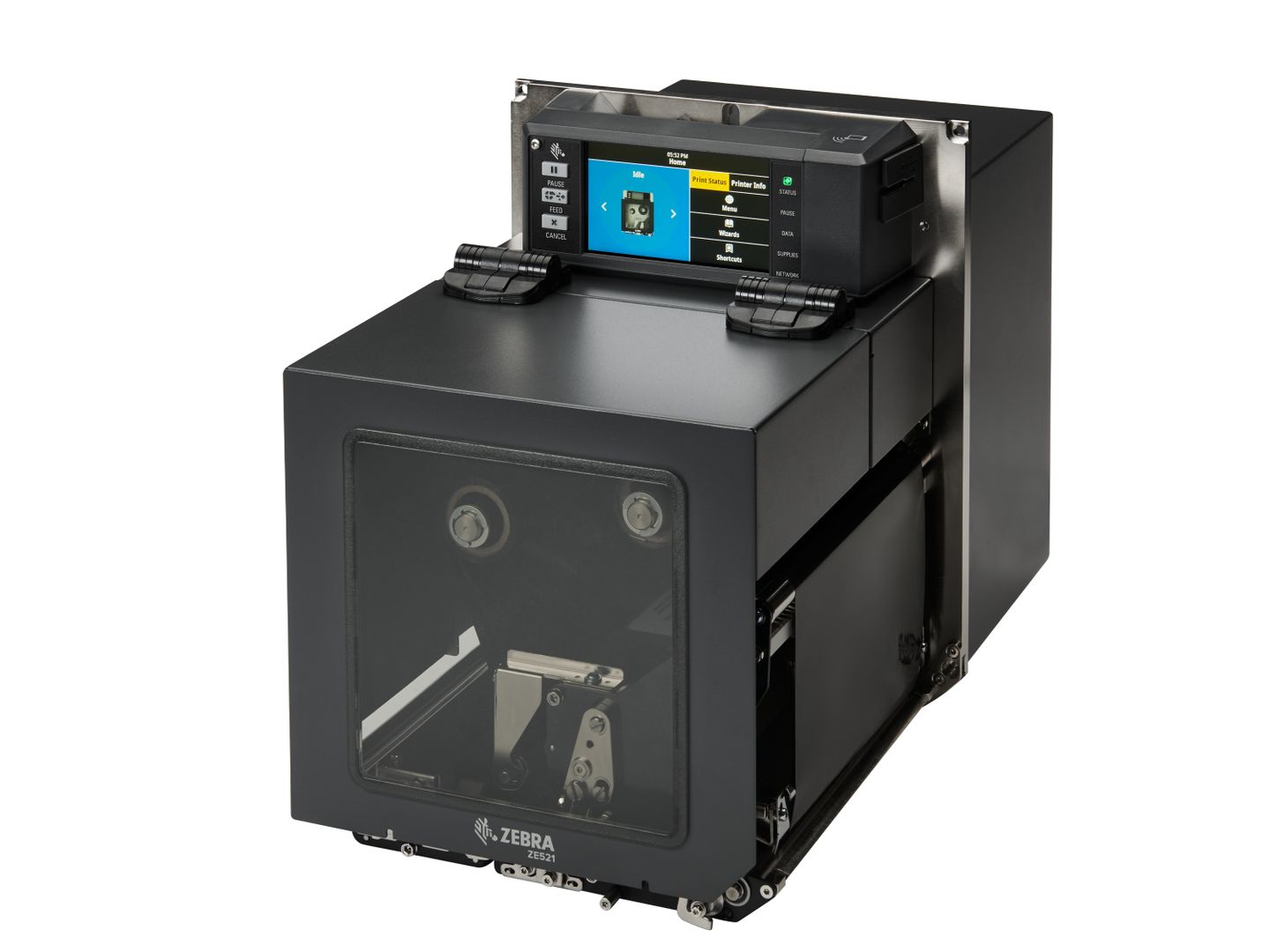

Zebra ZE521

Höchste Druckleistung für industrielle Anwendungen

Druckbreite	168 mm
Druckgeschwindigkeit bis	356 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

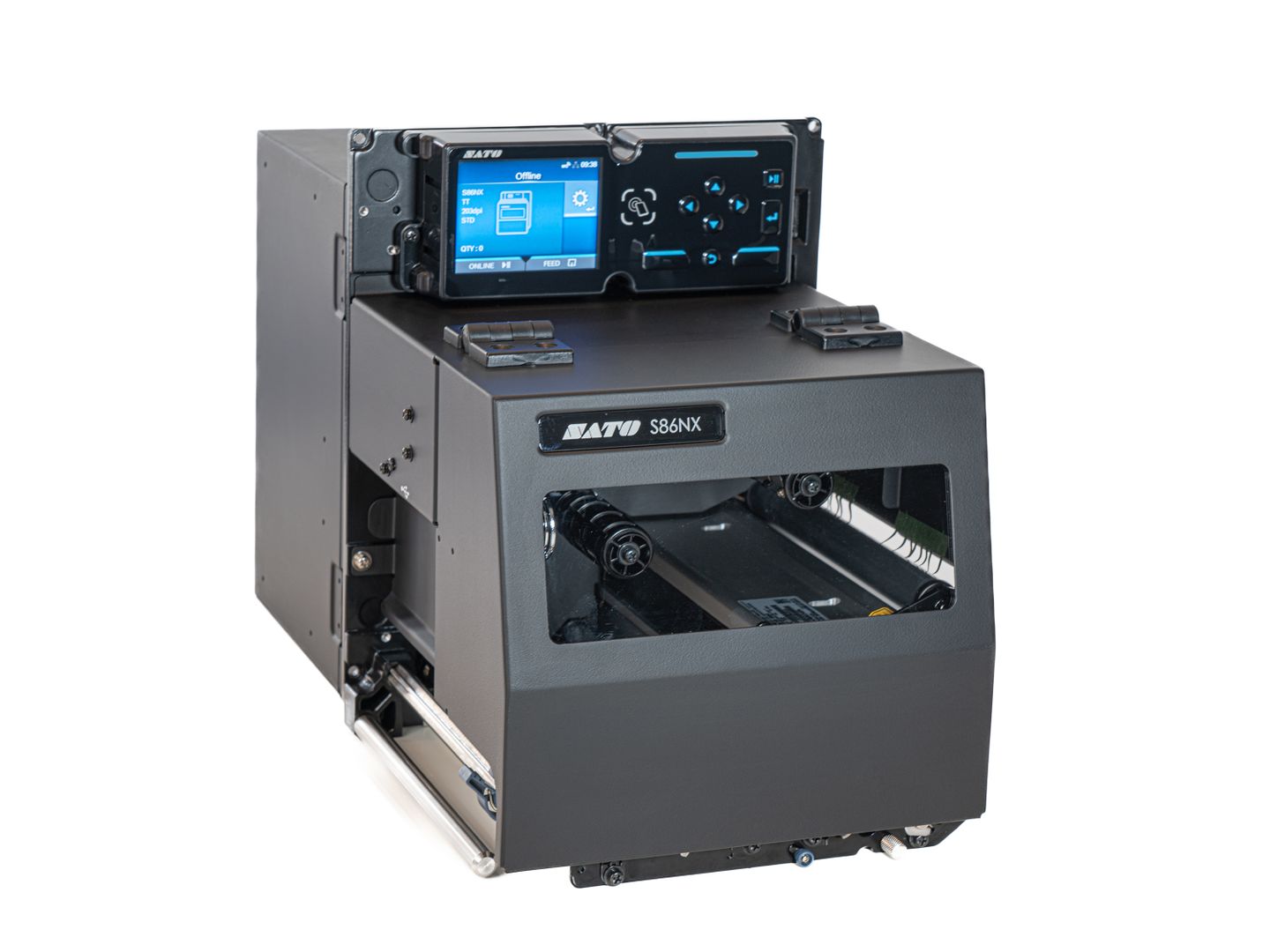

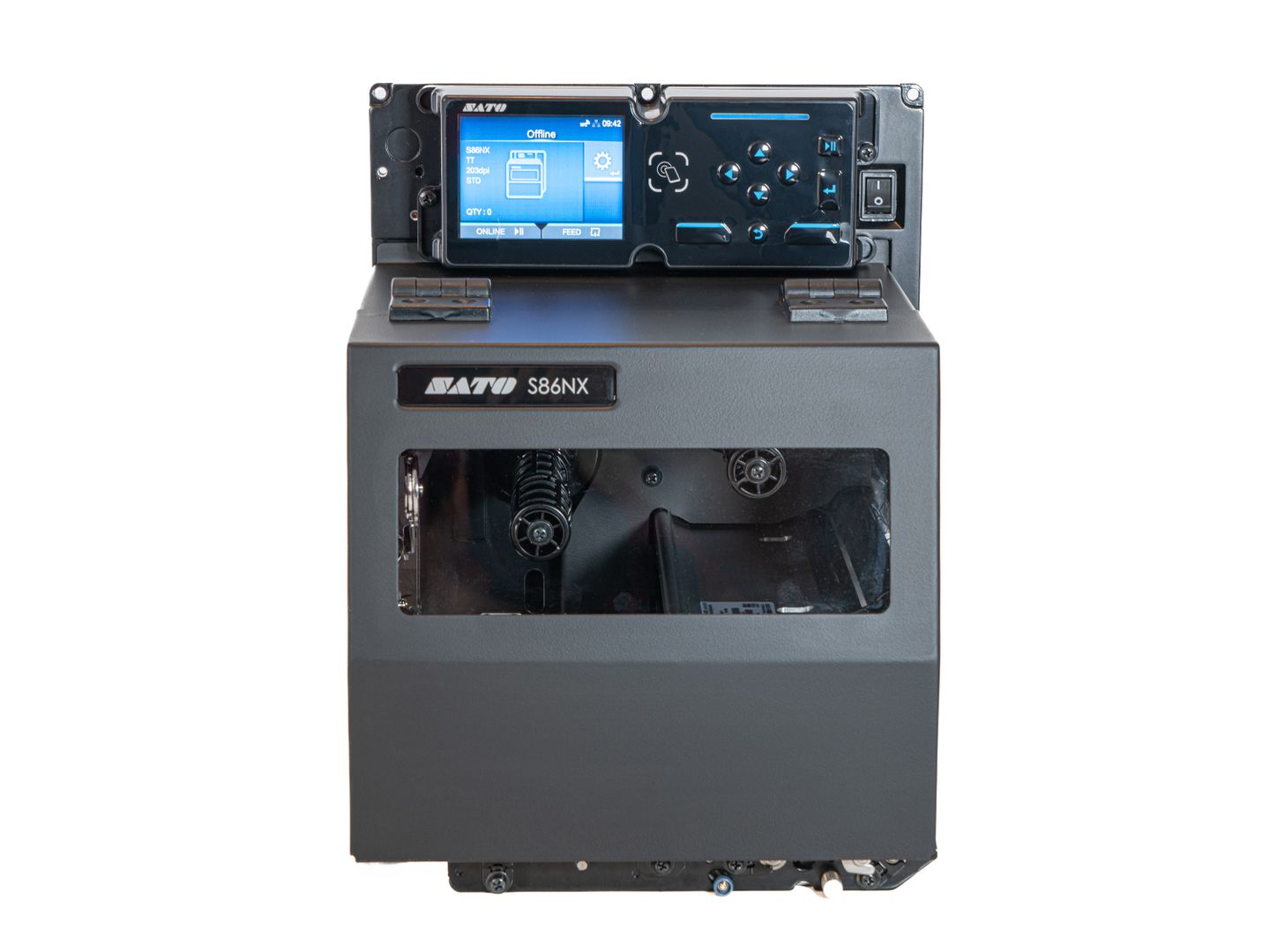

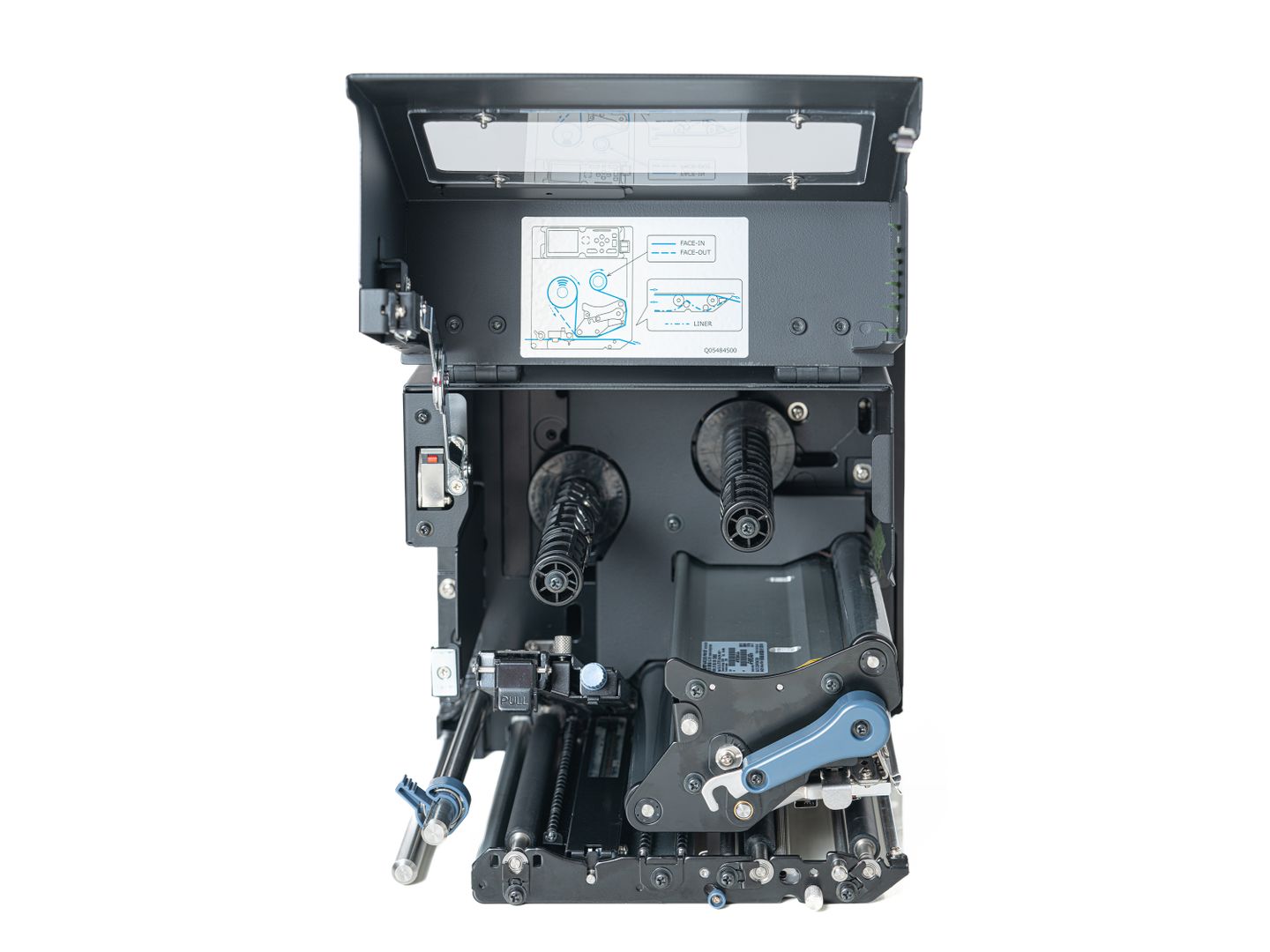

Sato S86NX

Präziser, schneller und zuverlässiger Industriedruck

Druckbreite	167,5 mm
Druckgeschwindigkeit bis	355,6 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

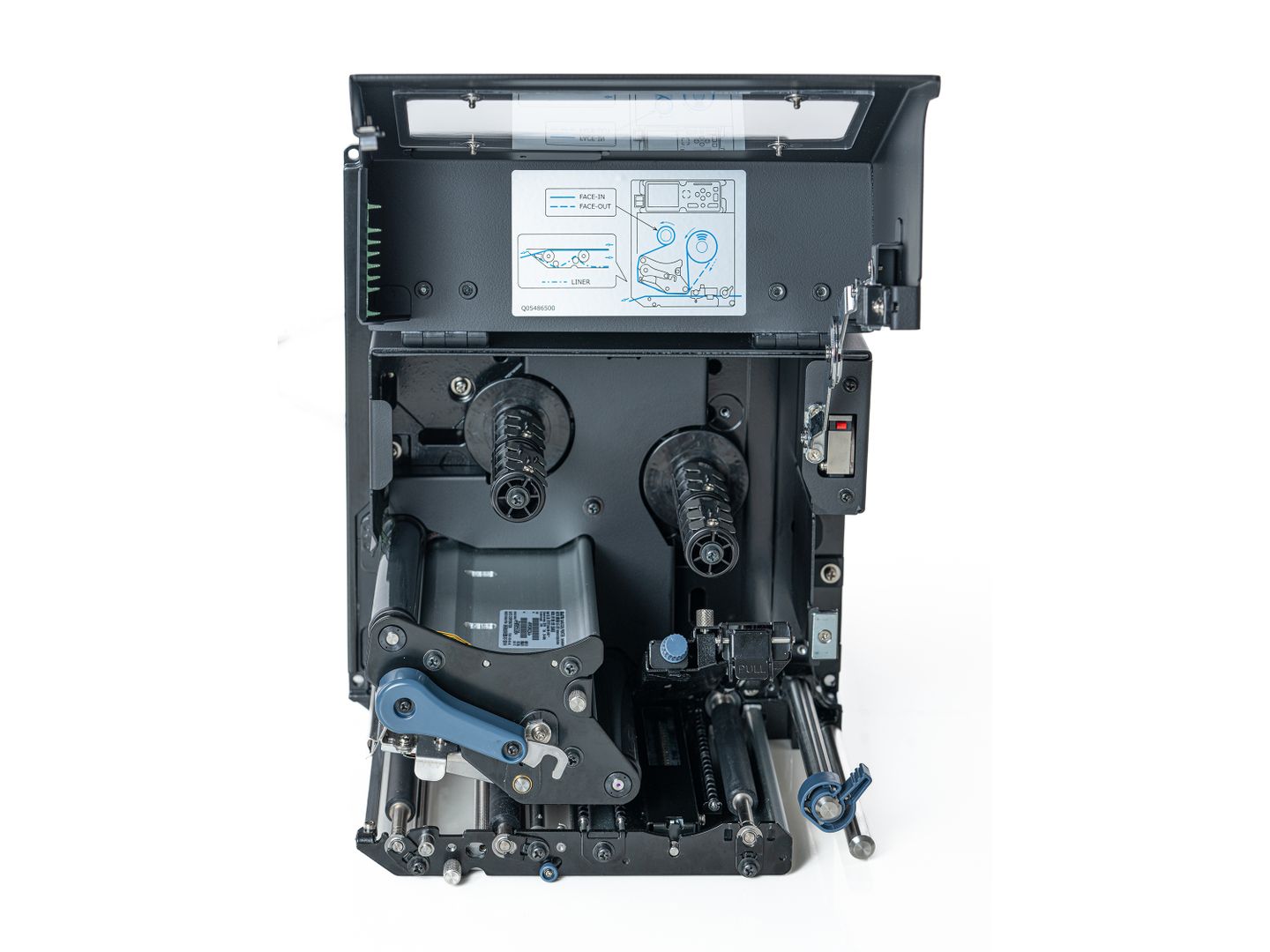

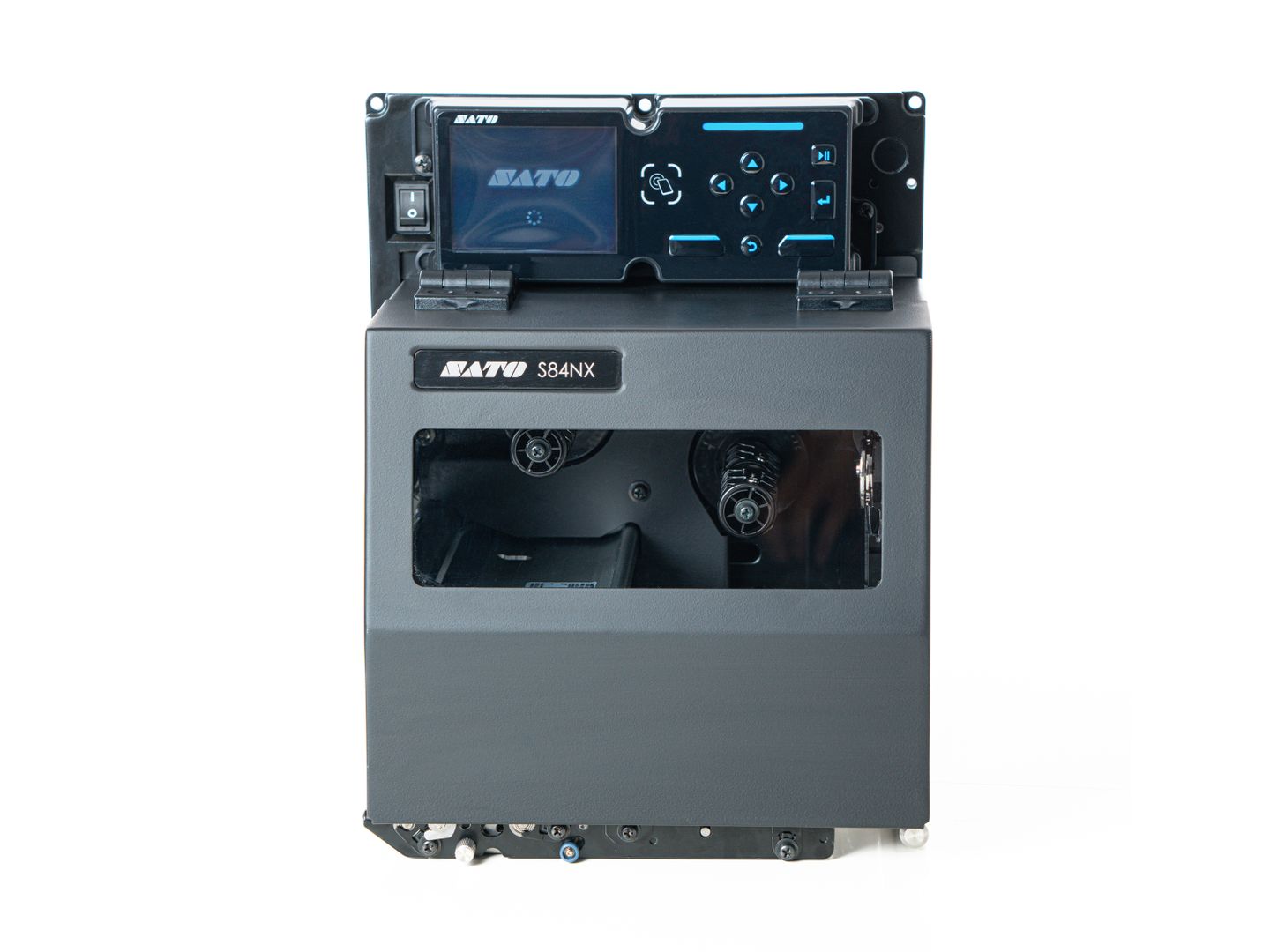

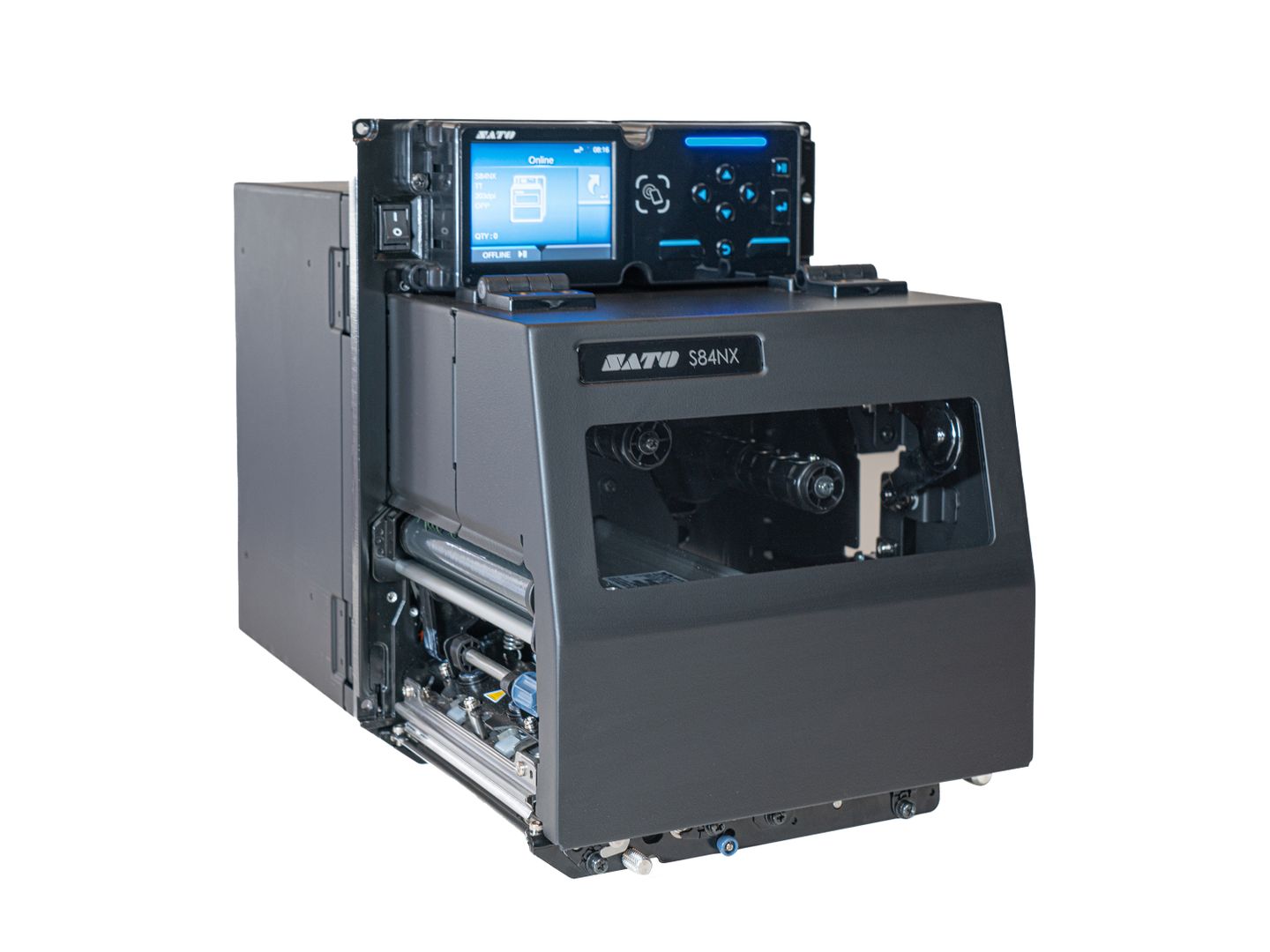

Sato S84NX

Präziser, schneller und zuverlässiger Industriedruck

Druckbreite	104 mm
Druckgeschwindigkeit bis	406 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

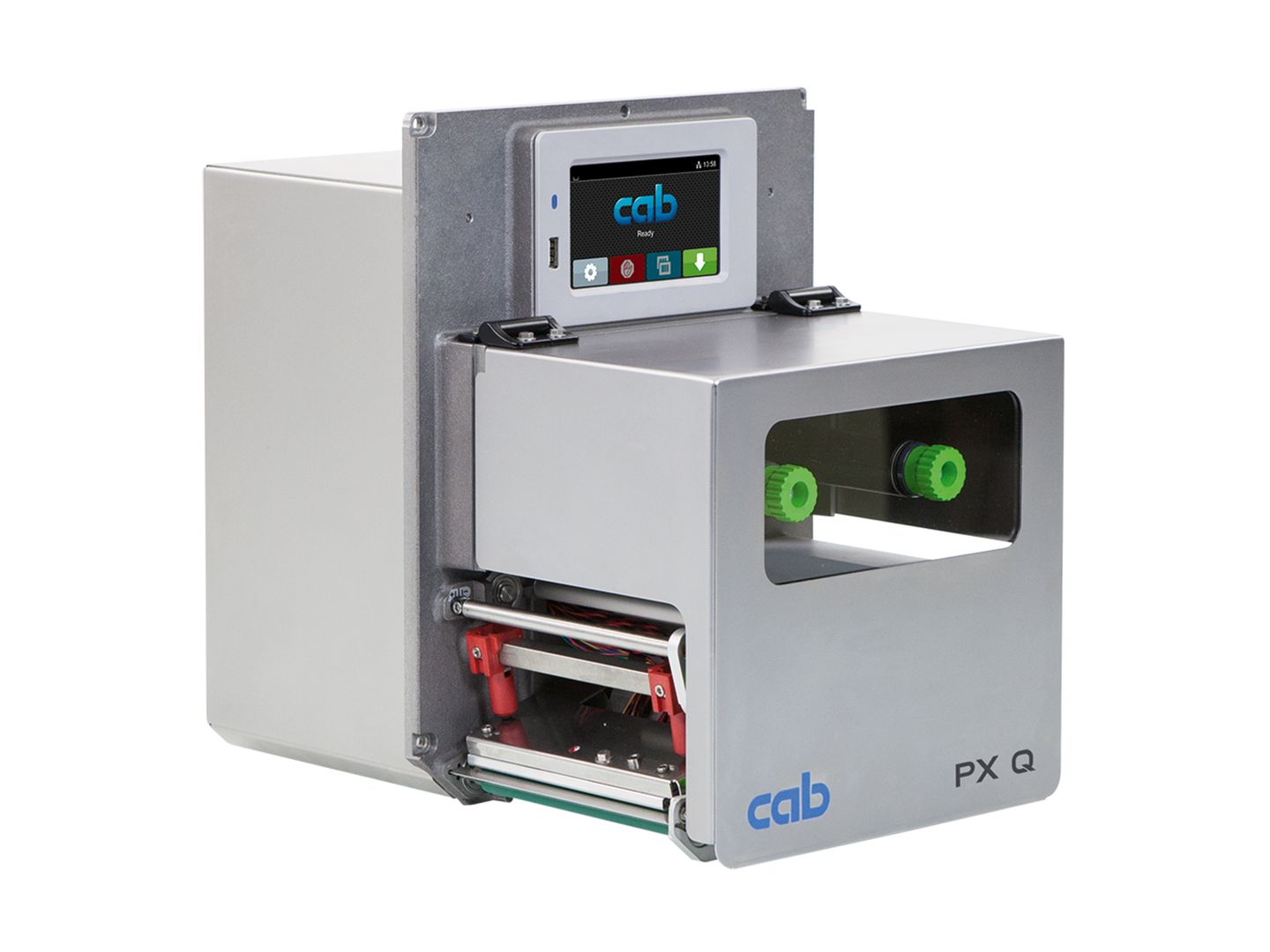

CAB PX Q4

Hochpräzises Druckmodul für automatisierte Etikettierung in Industrie und Logistik

Druckbreite	108,4 mm
Druckgeschwindigkeit bis	300 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer , Thermodirekt

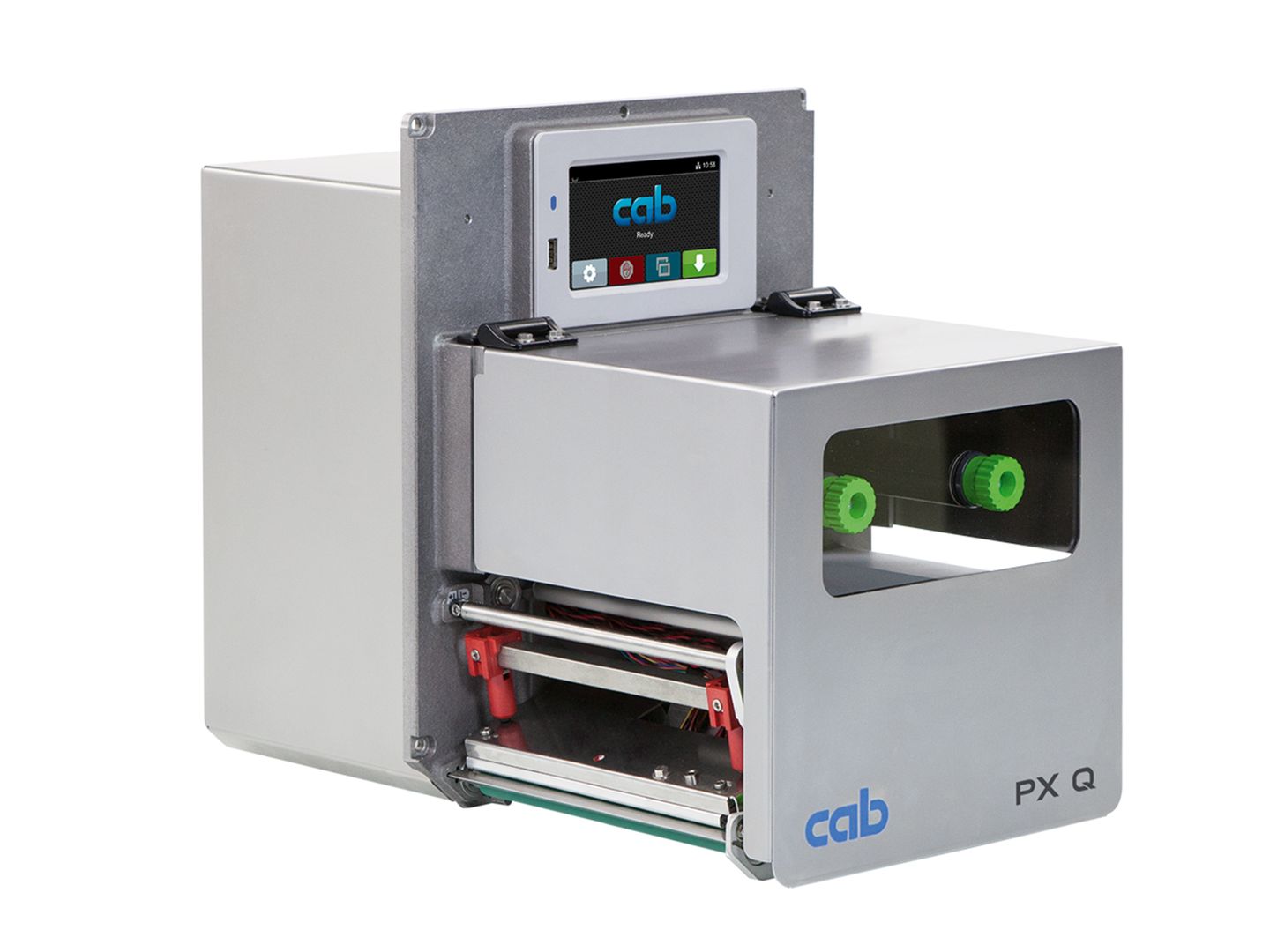

CAB PX Q6

Hochpräzises Druckmodul für automatisierte Etikettierung in Industrie und Logistik

Druckbreite	168 mm
Druckgeschwindigkeit bis	250 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi
Druckverfahren	Thermotransfer , Thermodirekt

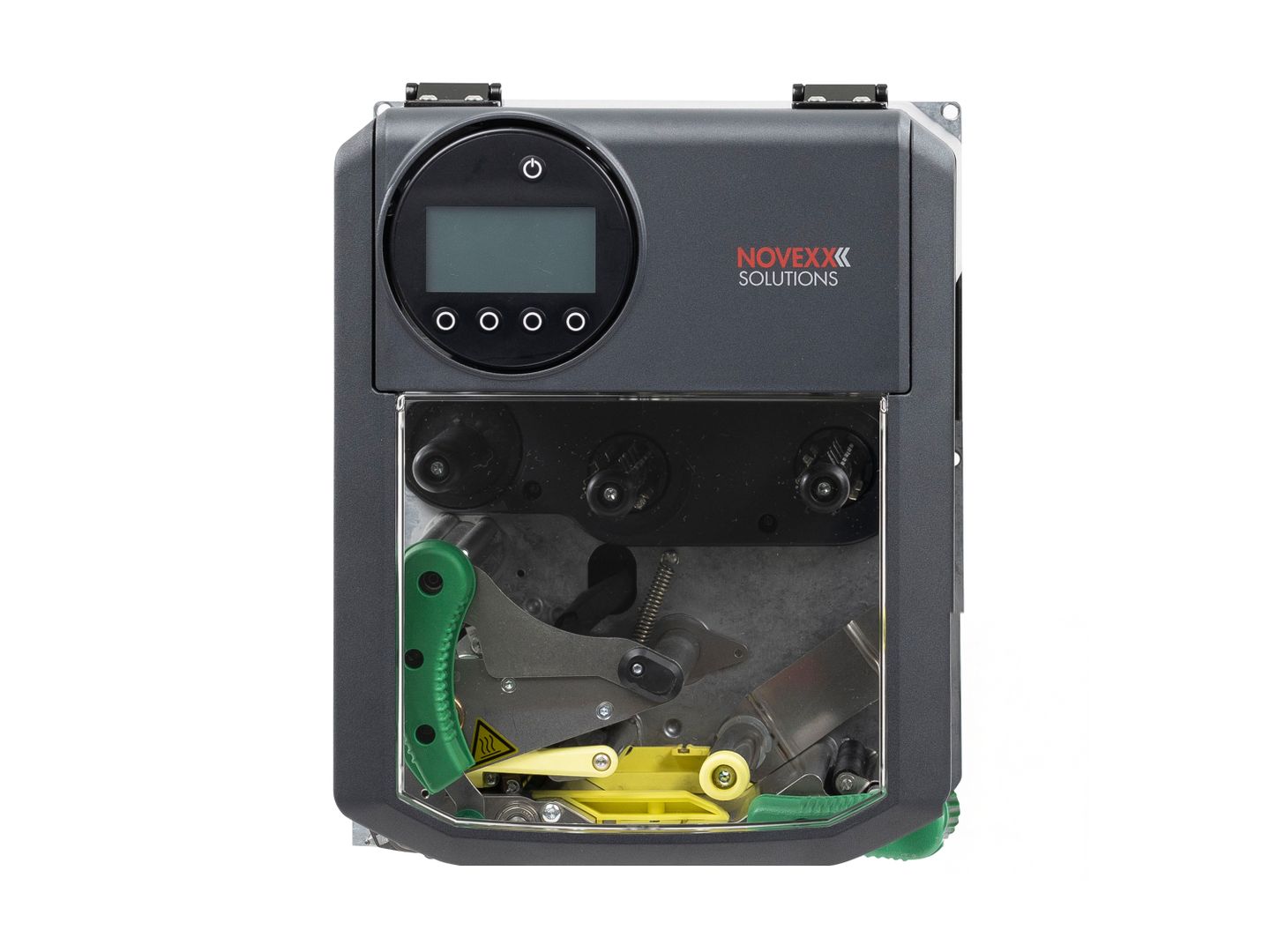

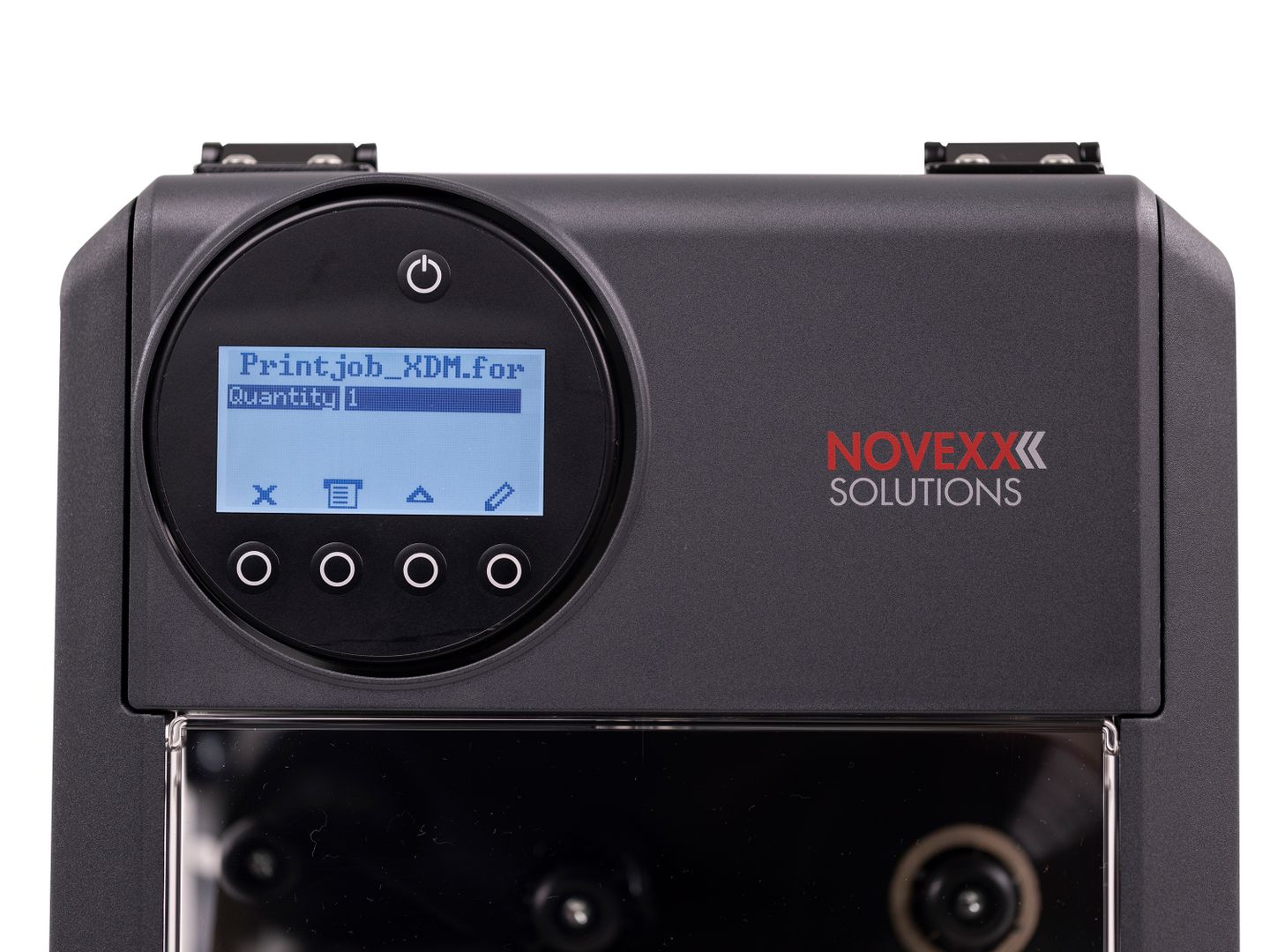

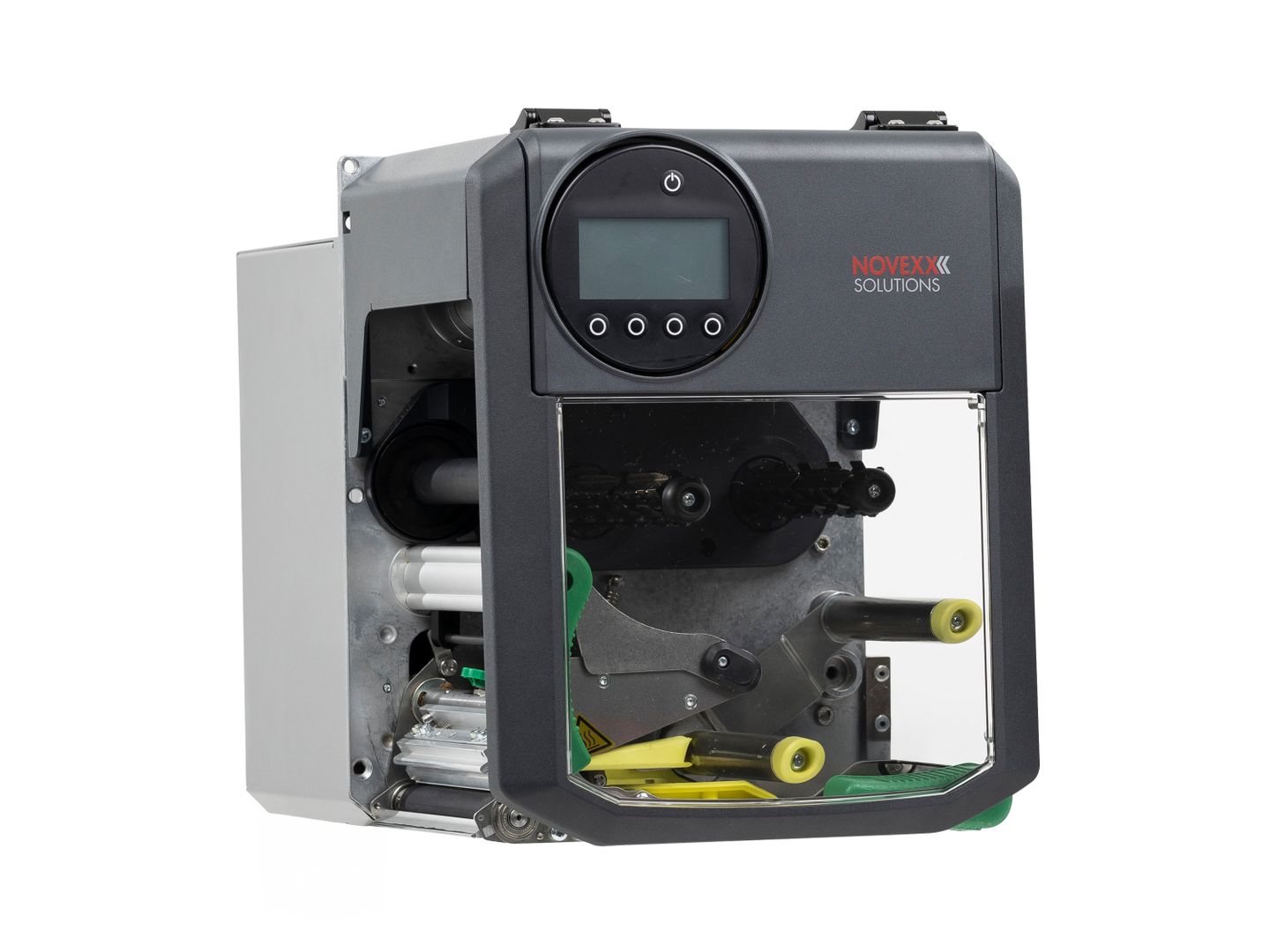

Novexx XDM 944

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	106 mm
Druckgeschwindigkeit bis	400 mm/sec
Druckkopfauflösung	300 dpi
Druckverfahren	Thermotransfer , Thermodirekt

Novexx XDM 945

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	128 mm
Druckgeschwindigkeit bis	350 mm/sec
Druckkopfauflösung	305 dpi
Druckverfahren	Thermotransfer , Thermodirekt

Novexx XDM 946

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	160 mm
Druckgeschwindigkeit bis	300 mm/sec
Druckkopfauflösung	305 dpi
Druckverfahren	Thermotransfer , Thermodirekt

Technische Daten

Spendedaten

Etikettenposition

Seite, Oberseite

Etikettiermodus

im Durchlauf

Etiketten-Applikationsrate max.

250 /min

Positioniergenauigkeit (+/-)

0,8 mm

Produktgeschwindigkeit bis

16 m/min

Etikettenformat min. (BxL)

14 x 20 mm

Etikettenformat max. (BxL)

173 x 1000 mm

Etikettenrollen-Kern-Durchmesser

76 mm

Merkmale

Technologie

Vollelektrisch

Einbaulagenunabhängigkeit

nein

Etikettenabrollung

Schrittmotor

Etikettenaufrollung

Schrittmotor

Etiketten-Mangel-Warnung

optional

Bandriss-Erkennung

nein

HMI

HMI Ausführung

Touchdisplay

Physikalische Aspekte

Abmessung System (HxBxL)

684 x 400 x 909 mm

Orientierung

Rechts Hand, Links Hand

Gewicht

35 kg

Zulassungen

CE

Rel. Luftfeuchtigkeit nicht kondensierend

15 - 95 %

Umgebungstemperatur

10 - 35°C

Geräuschentwicklung

70 dB

Anschlüsse

Anschlussspannung

90 - 263 V

Netzfrequenz

50 - 60 Hz

Stromstärke

5 A

Schnittstellen

USB, RS232, Ethernet IPV4

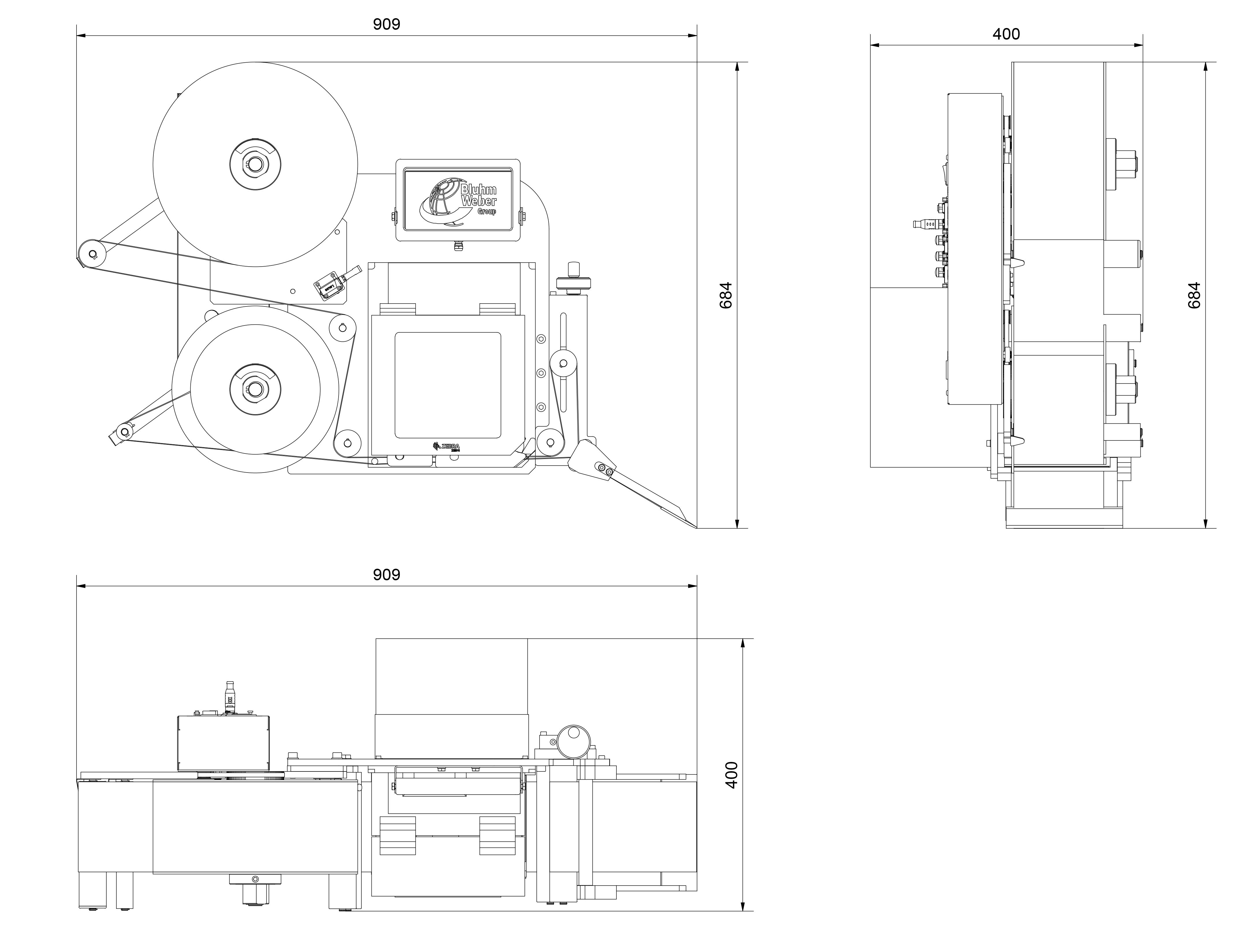

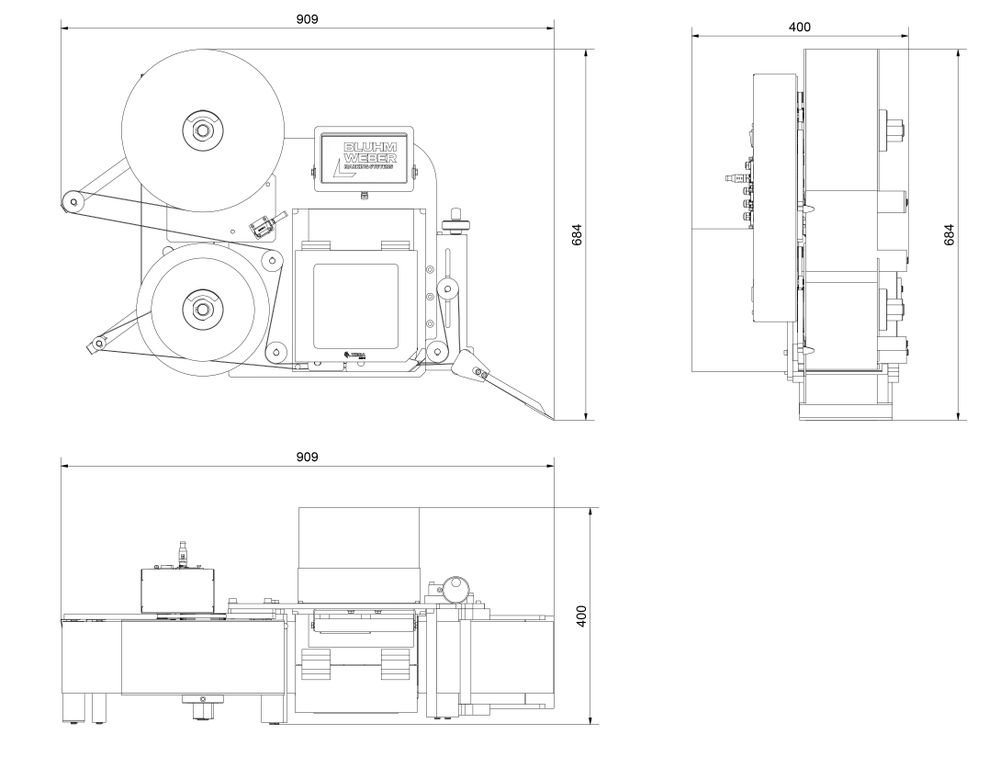

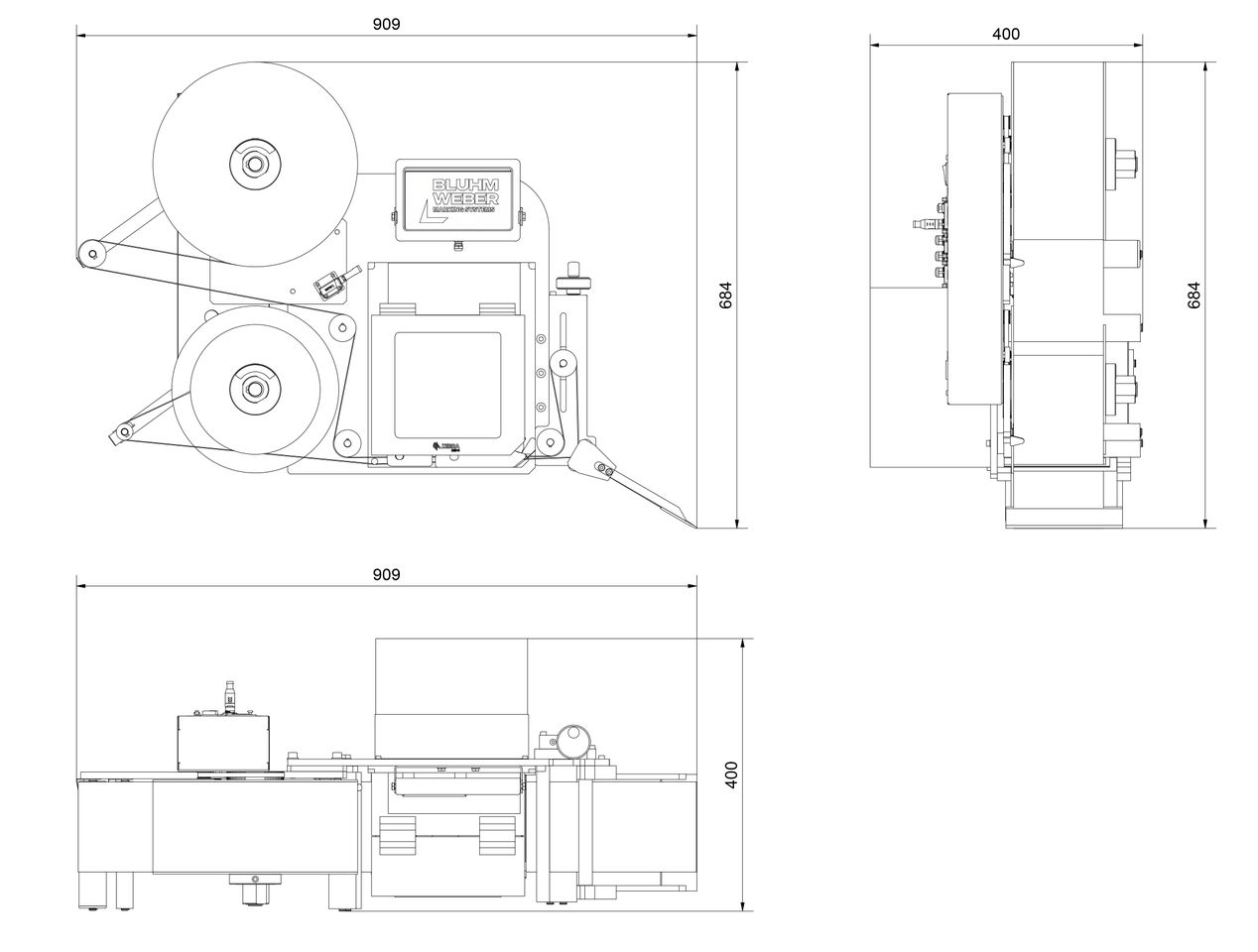

Technical Drawing Legi-E 4050 WO (282,7 kB)

Sonae Arauco

Der portugiesisch-chilenische Holzwerkstoffhersteller Sonae Arauco produziert am Standort Meppen MDF-Platten in unterschiedlichsten Varianten. Gekennzeichnet werden die Produkte von einer Etikettierer-Roboter-Kollaboration. Dahinter steckt ein Etikettiersystem mit Spezialetiketten des Kennzeichnungsanbieters Bluhm Systeme GmbH.

Anwenderbericht lesen

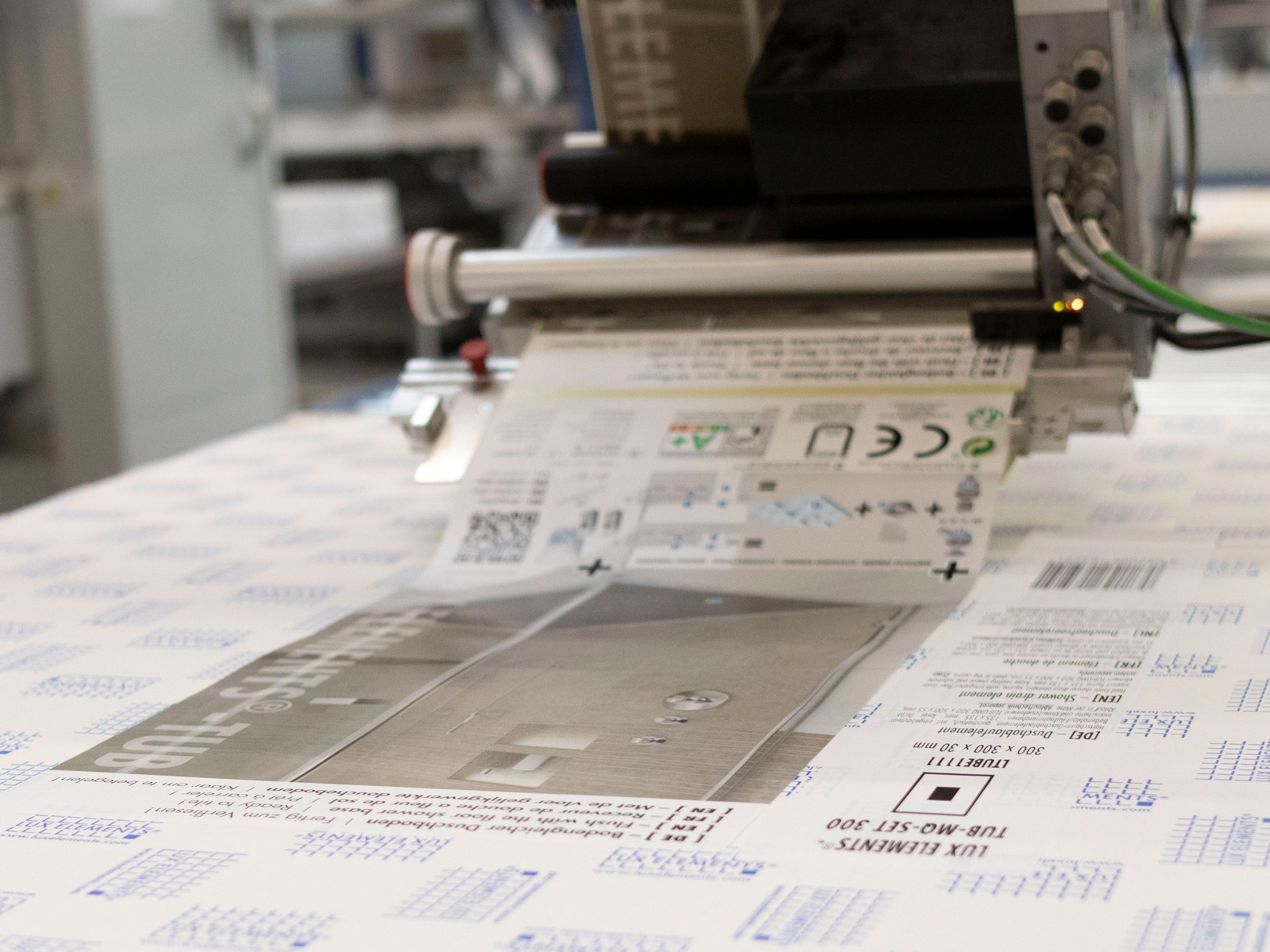

Lux Elements
