CO2 Laserbeschriftung

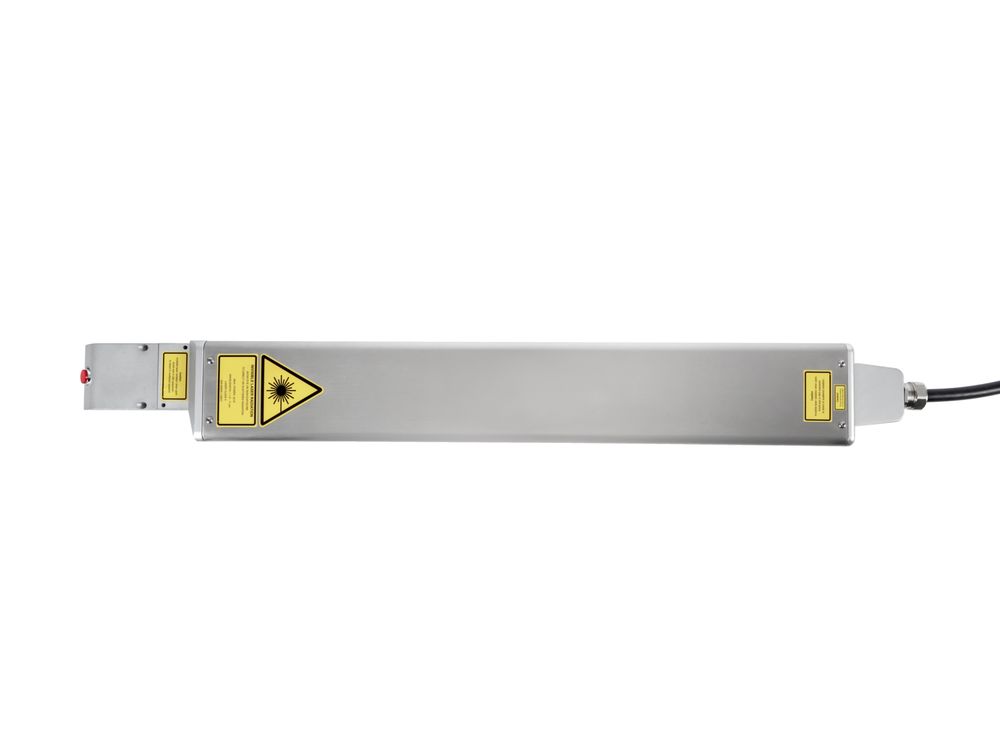

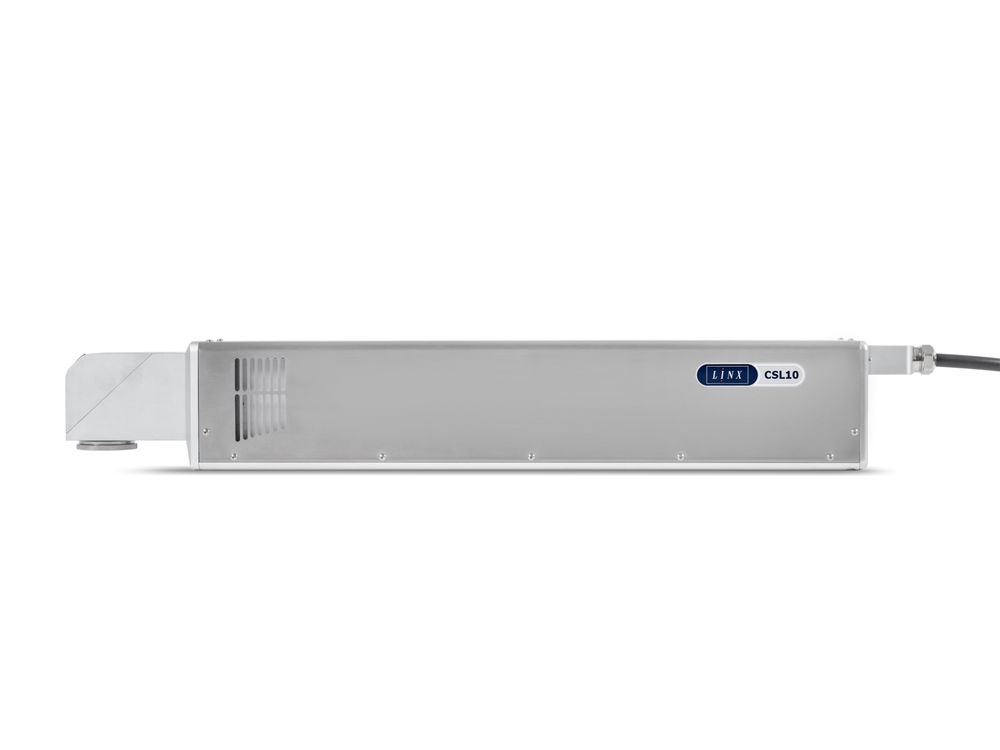

Linx CSL10

Der schnellste 10-Watt-Beschriftungslaser seiner Klasse

  • Codieren in jeder beliebigen Markierrichtung möglich
  • Über 20.000 verschiedene Konfigurationen für alle Ansprüche
  • Texte kippen, spiegeln oder krümmen auf schwierigen Formen
  • Auch für großflächiges oder paralleles Codieren geeignet
  • Längere Lebensdauer und Wartungsintervalle als branchenüblich
  • Keine teure Druckluftkühlung erforderlich

Ein sparsamer und flexibler Laser für viele Oberflächen

Linx CSL10 ist ein schneller und anwendungsfreundlicher CO2-Beschriftungslaser, der höchste Ansprüche an Leistung und Flexibilität erfüllt. Er bietet nicht nur eine gestochen scharfe Beschriftungsqualität, sondern kann auch problemlos mit hohen Fertigungsgeschwindigkeiten von bis zu 900 Metern pro Minute (abhängig von Code und Oberfläche) mithalten.

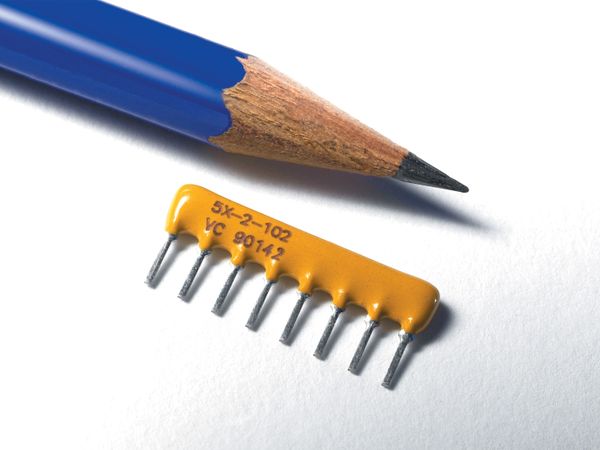

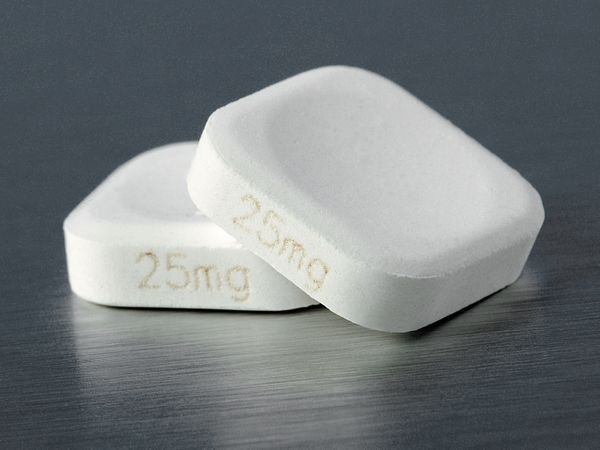

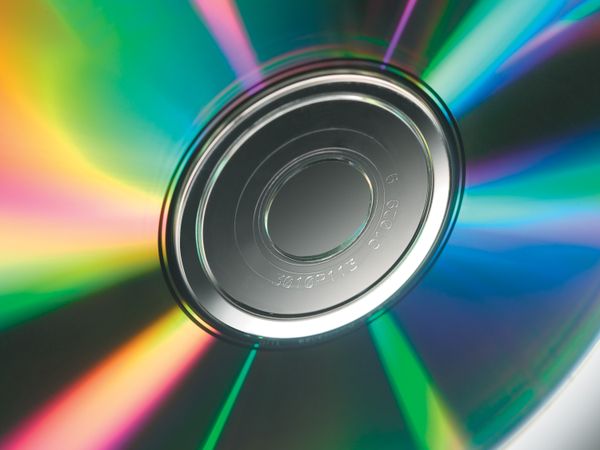

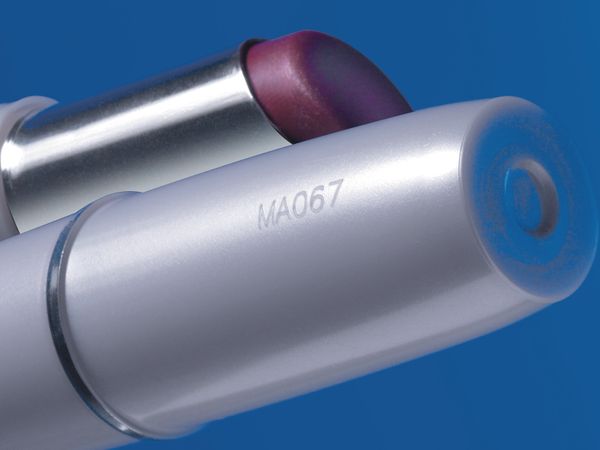

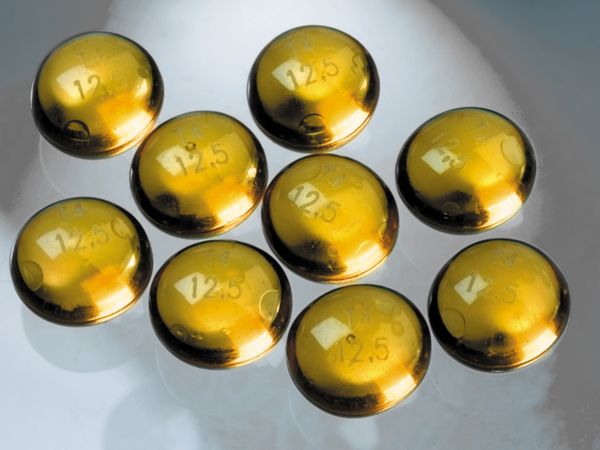

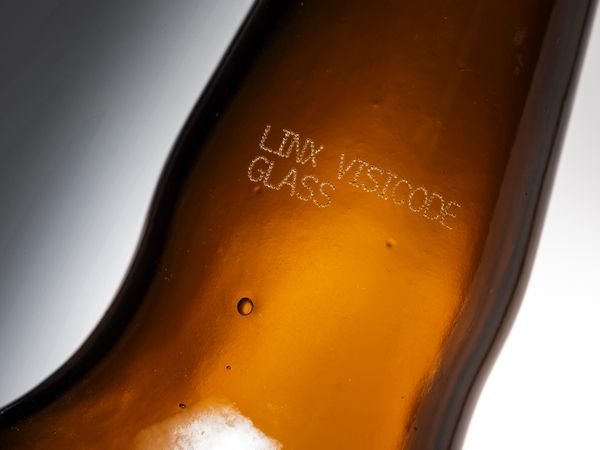

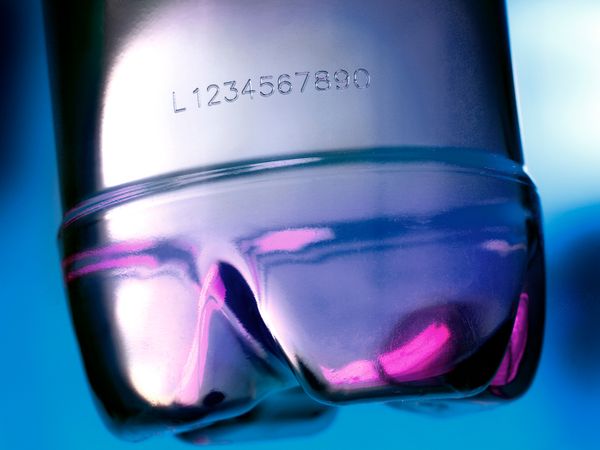

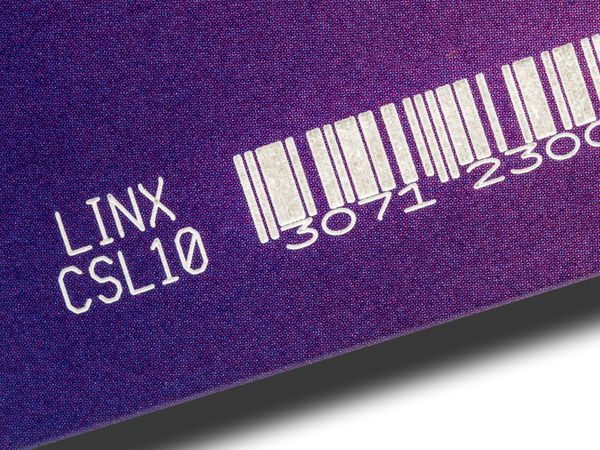

Ob Datamatrixcodes, Chargennummern oder mehrzeiliger Text: CSL10 kann sowohl einfache als auch komplexe, variable Codes auf verschiedenste Materialien wie Metall, Kunststoff und beschichteter Pappe aufbringen. Mit VisiCode® wird sogar ein einzigartiger Parametersatz speziell für gestochen scharfe Codes auf Glas mitgeliefert. Für rauere Produktionsumgebungen kann der Laser mit IP-Schutzart 65 erworben werden.

Anwendungen

Besonderheiten

Einfache Integration

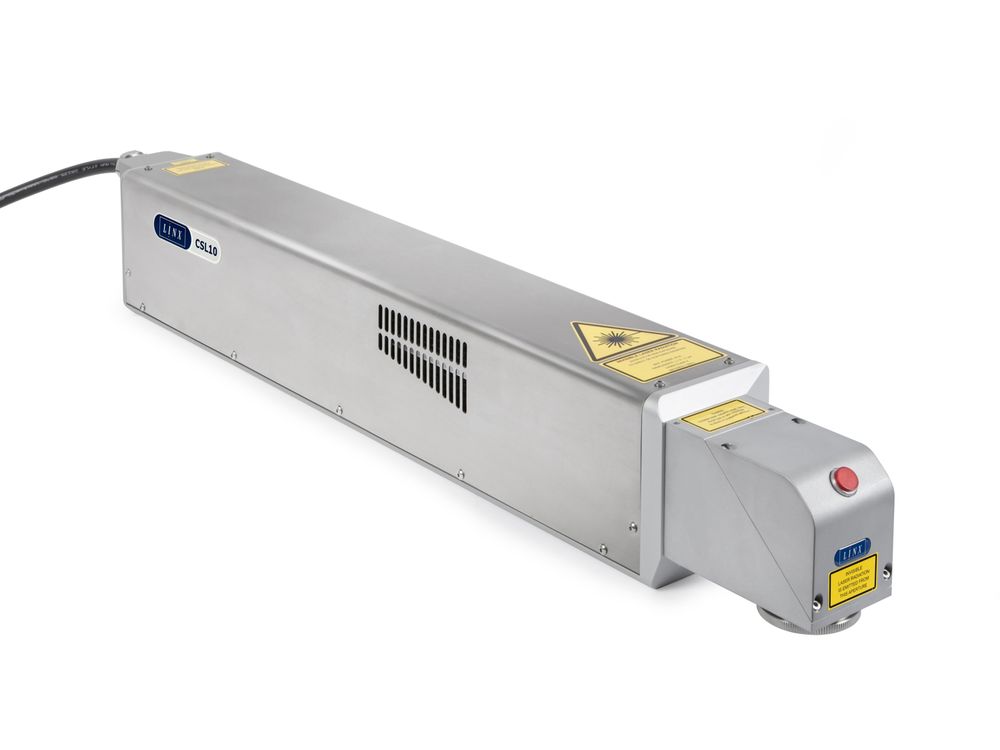

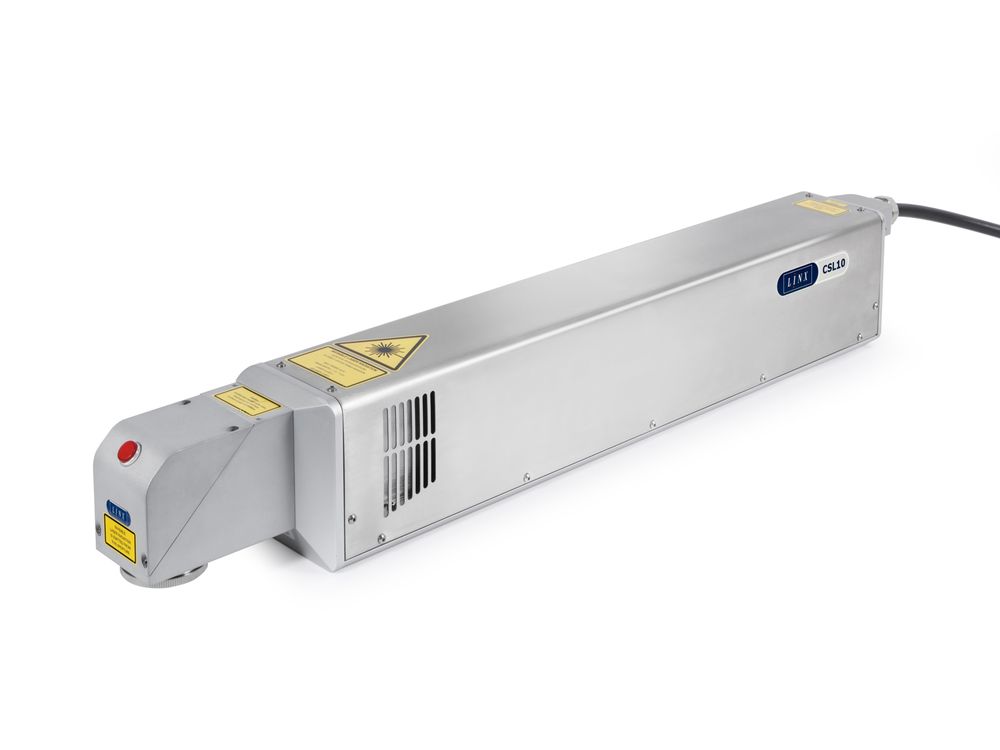

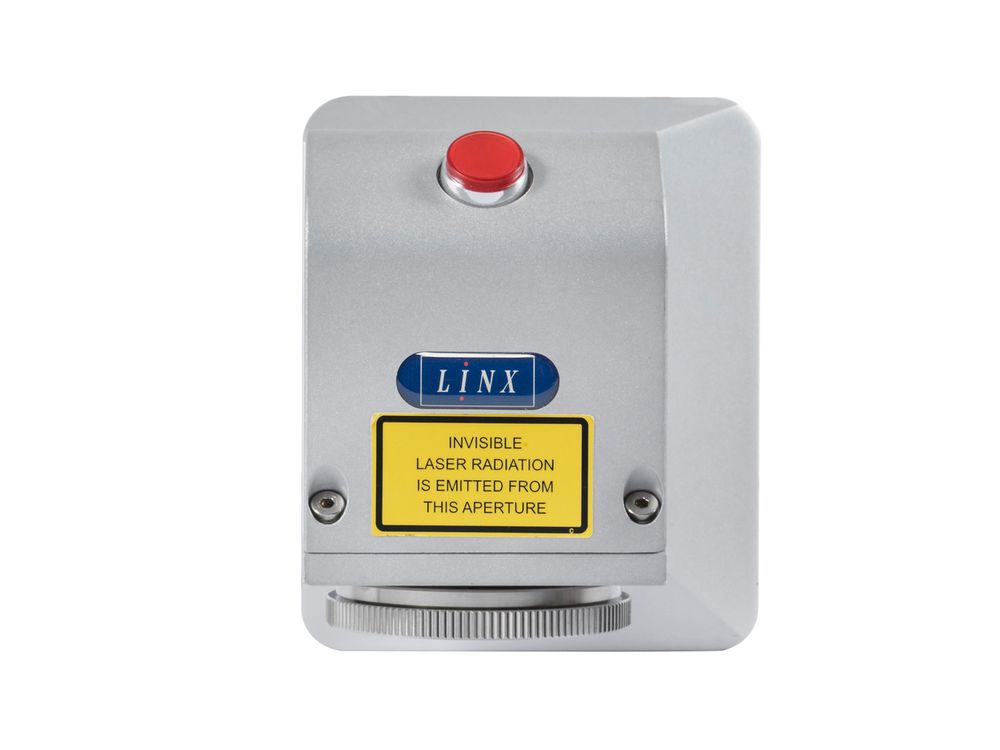

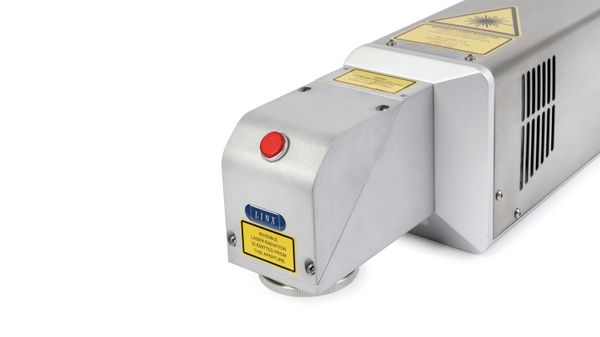

Mehrere Strahlführungsoptionen ermöglichen dem Laserkopf in jeder beliebigen Markierrichtung zu beschriften, sodass Sie Ihre Codieranforderung optimal erfüllen können. Zusätzlich steht Ihnen die größte Auswahl von Markierköpfen, Linsen und Wellenlängen-Optionen zur Verfügung, um den Laser speziell auf Ihre Anwendungen anzupassen. Der abnehmbare Markierkopf und die steckbaren Kabelverbindungen erleichtern den Einbau in Ihre Produktionsumgebung zusätzlich.

Ihre Produktionsziele im Fokus

Ein leistungsstarker Vierkernprozessor ermöglicht das Codieren großer Mengen komplexer und variabler Daten – einschließlich 2D-Barcodes, QR-Codes und Logos – an schnellen Produktionslinien ohne Einbußen bei der Codequalität. Sie profitieren zudem von verringerten Betriebskosten und einer beachtlichen Laserröhren-Lebensdauer von 45.000 Stunden (abhängig von der Anwendung) – einer der längsten auf dem Markt. Die Wartungsintervalle sind normalerweise doppelt so lang wie in der Branche üblich.

Anwenderfreundlichkeit

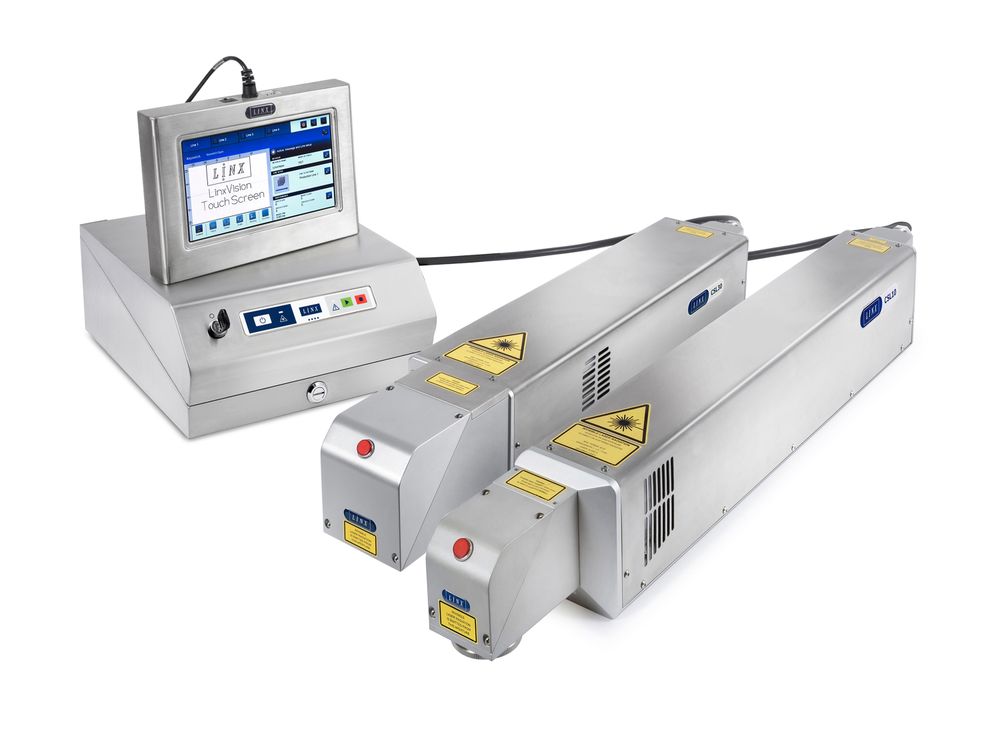

Ein Setup-Assistent führt Sie durch die nötigen Installationsschritte. Der große LinxVision®-Farbtouchscreen und die intuitive LinxVision®-Software machen die anschließende Texterstellung und die Verwaltung der Druckparameter zum Kinderspiel. Passwortkontrollen und digitale Signaturen für jede Benutzerinteraktion helfen Ihnen dabei, Codierungsfehler zu reduzieren und den Zugang auf qualifiziertes Personal zu beschränken.

Technische Daten
Laserspezifikationen
Lasertyp
CO2-Laser
Laserleistung
10 W
Markierfeld von
29 x 36 mm
Markierfeld bis
294 x 406 mm
Spot Size
0,12 - 1,65 mm
Markiergeschwindigkeit bis
2.000 Zeichen/s
Produktionsgeschwindigkeit bis
900 m/min
Fokusabstand
385 mm
Wellenlänge
10.600 nm
Wellenlänge für Standard-Anwendungen. Für PET-Material: 9.300 nm.
Codierinhalte
Barcodes, 2D Codes, Grafiken und Logos, Datum, Uhrzeit, statischer Text, variabler Text, Seriennummern, Schichtcodes, auf-/absteigende Zählung, benutzerdefinierte Datums- und Uhrzeitformate
Barcodes
Aztec Code, Code 2 aus 5, ITF 2 of 5, Code 39, Code 93, Code 128, DataMatrix, DotCode, EAN 8, EAN 13, GS1-128, GS1 QR Code, IMB, Micro QR Code, PDF 417, POSTNET, PZN, QR Code, RSS, SCC14, UPC-A, UPC-E
Schriftfonts
Vektorfonts (OTF, TTF, PFA, PFB, SVG)
Hardware
Display
13,3" Touchscreen
Passwortschutz
Sicherheitsverriegelungen
Lebensdauer der Laserquelle (Durchschnitt)
45.000 h
Kühlung
Luftgekühlt
Laserkopf-Optionen
SHC60, SHC100
Linsen-Optionen
63,5 mm, 64 mm, 85 mm, 95 mm, 100 mm, 127 mm, 150 mm, 190, 200 mm, 254 mm, 300 mm, 351 mm, 400 mm, 500 mm, 600 mm
Anschluss-Ports
Detektor, Encoder, Leuchte, Rauchabsaugung, Sicherheitsanschlüsse inkl. Einzel-/Doppeltverriegelung, serielle RS232-Schnittstelle, Ethernet RJ45, LinxVision-Touchscreen
Software
Automatische Überhitzungserkennung
Interpreter-Software
LINXVISION®

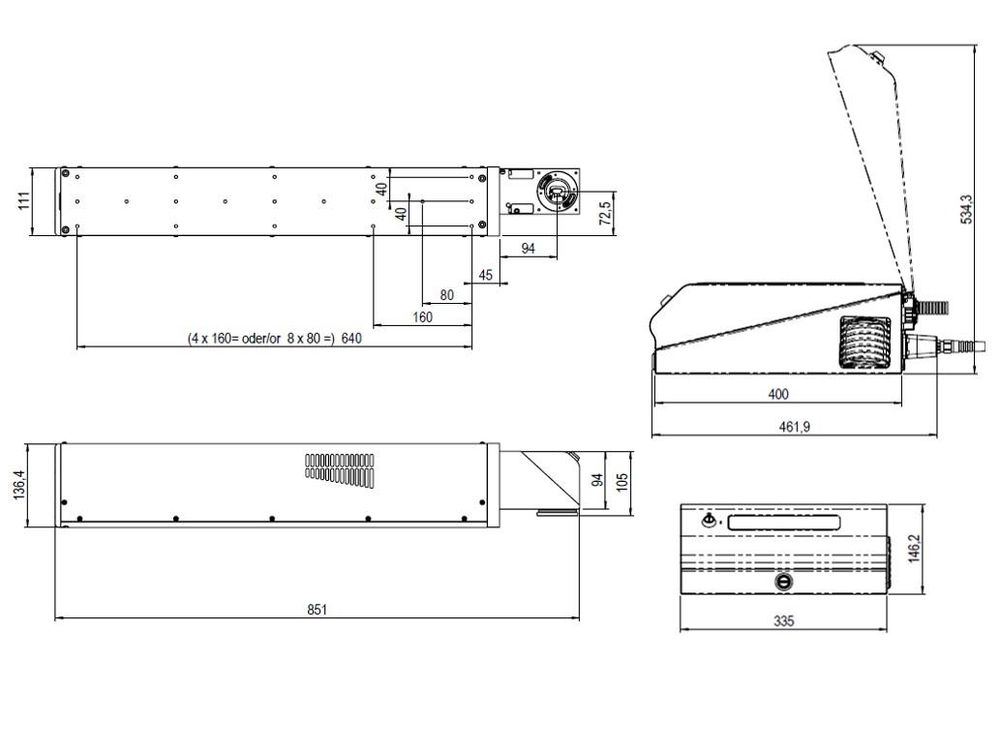

Physikalische Aspekte
Abmessung Markiereinheit (HxBxL)
136 x 111 x 648 mm

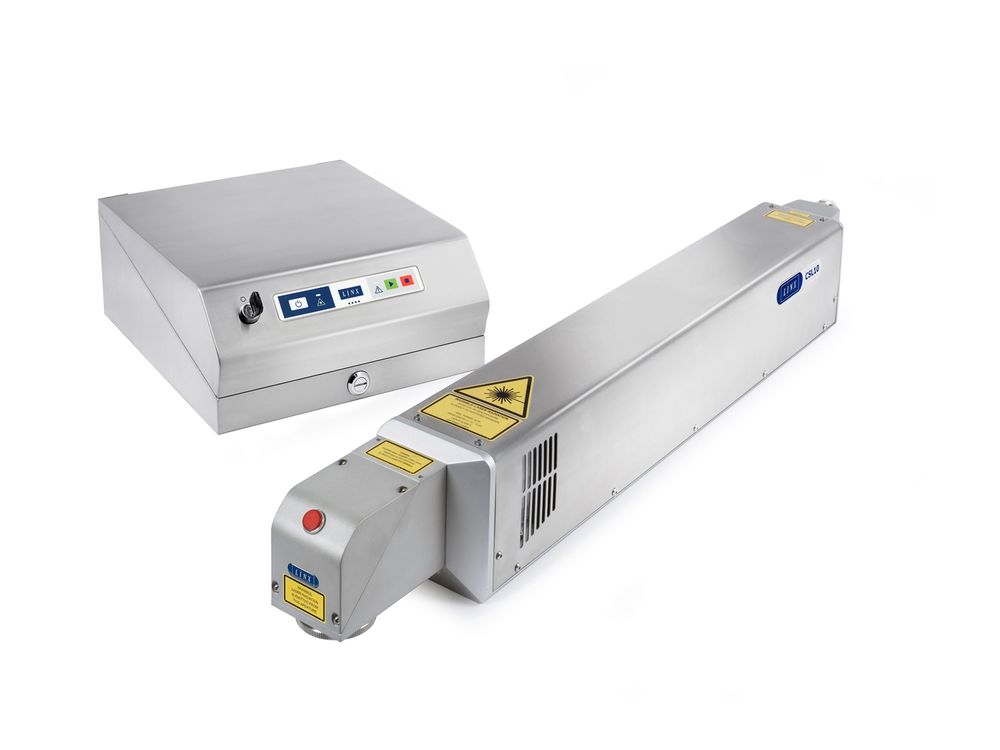

Abmessung Versorgungseinheit (HxBxL)
145 x 335 x 411 mm
Verbindungskabellänge
3 m, 5 m (optional), 10 m (optional)
Gewicht
15 kg
CSL10 Laser-Markiereinheit + SHC60d-Kopf
IP Schutzart
IP 54, IP 65 (optional)
Zulassungen
CE, NRTL, FCC, EAC, RoHS
Umgebungstemperatur
5 - 40°C
Anschlussspannung
100 - 240 V

Downloads

Datenblatt Linx CSL10 (PDF)
