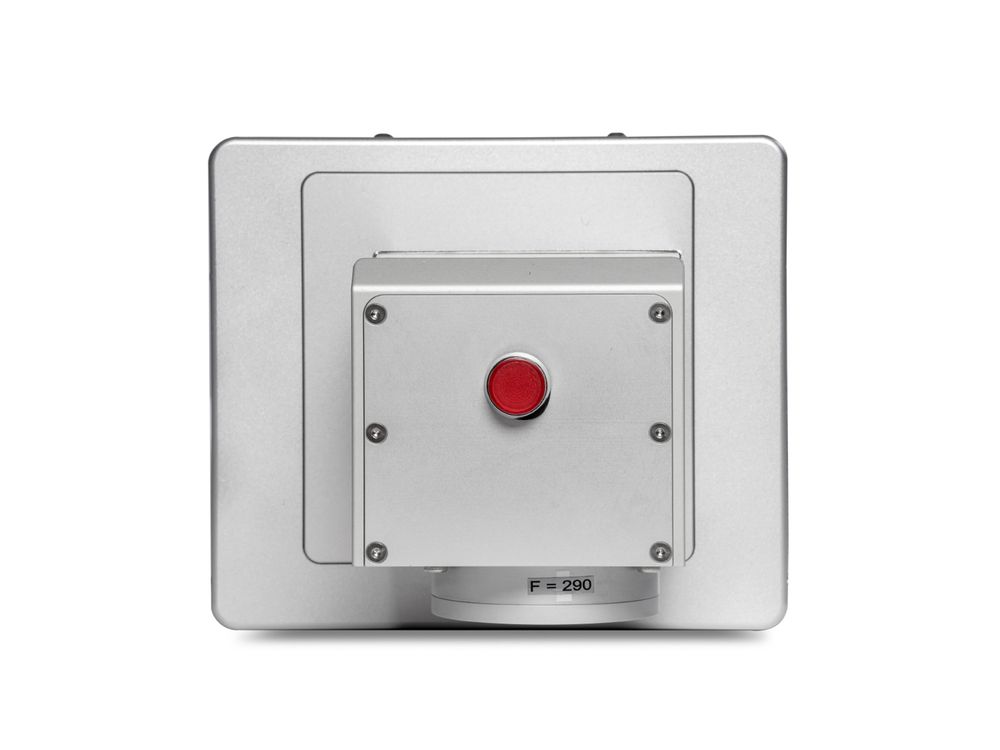

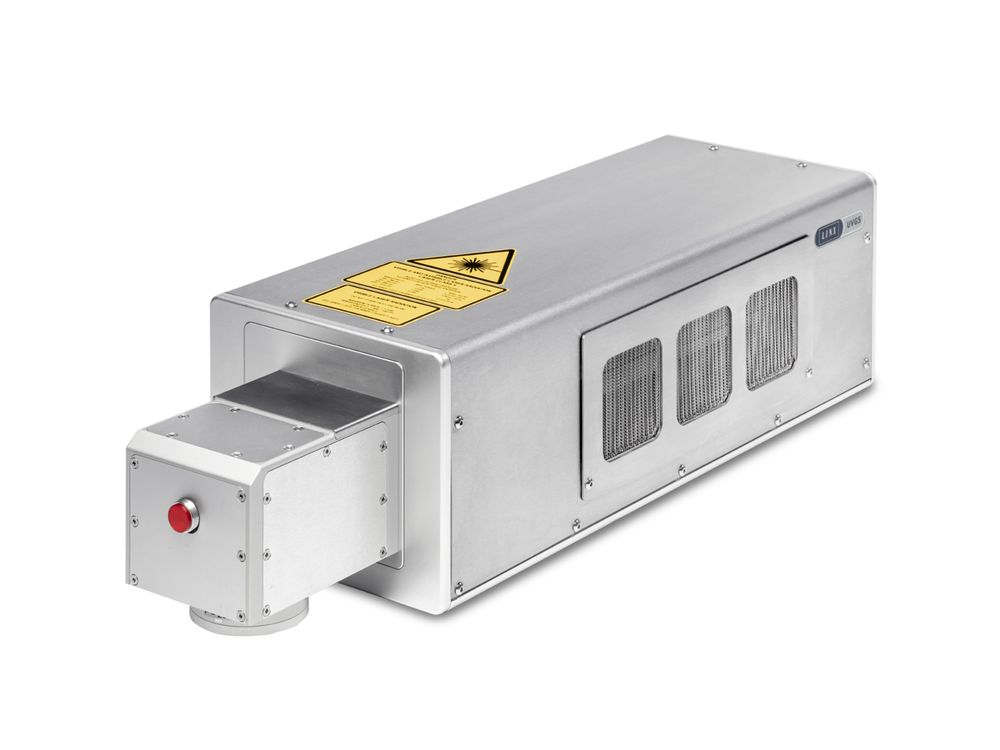

UV-Laser

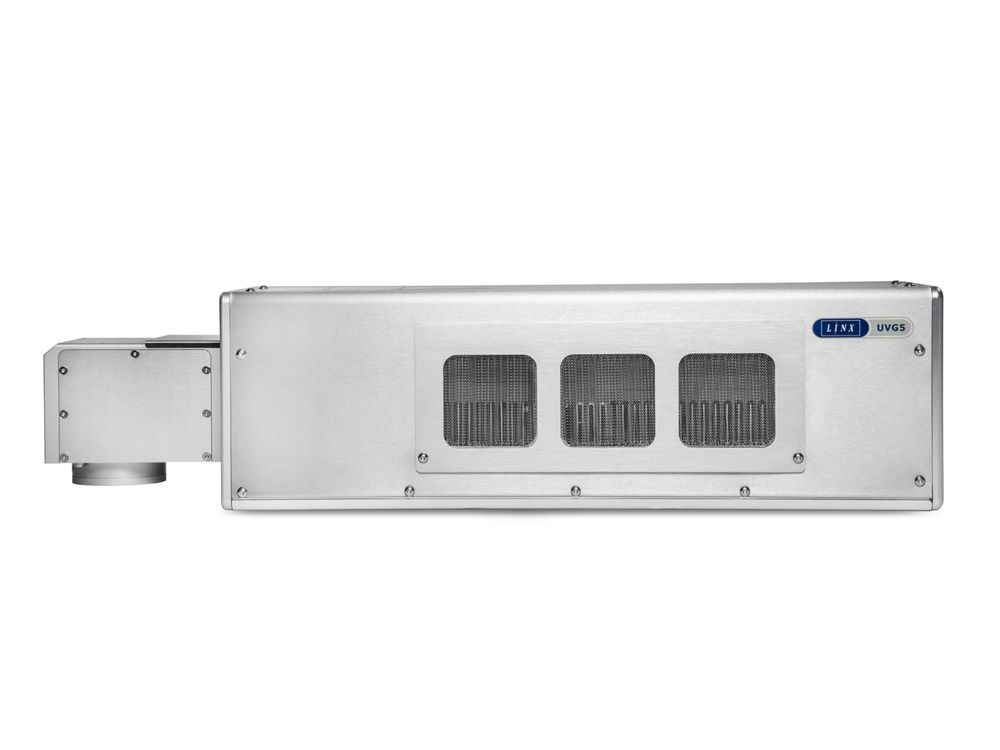

Linx UVG5

Leistungsstarker UV-Laser für die Kennzeichnung empfindlicher Materialien

  • UV-Kaltmarkierung mit minimaler Wärmeeinwirkung
  • Bis zu 2.000 Zeichen pro Sekunde
  • Fokusanpassung ohne mechanisches Umrüsten
  • Einfache Bedienung mit LinxVision Benutzeroberfläche
  • Einfache Integration in bestehende Linien

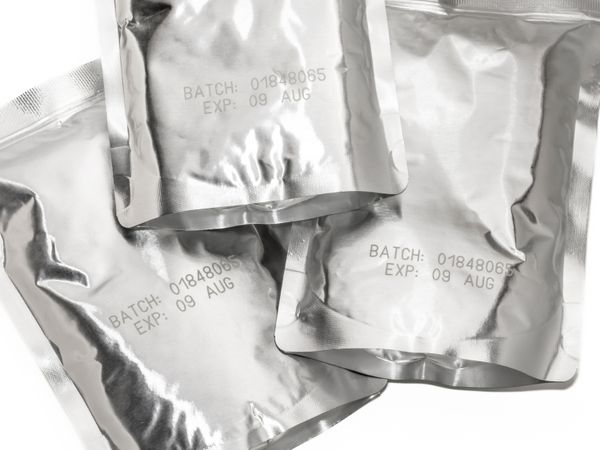

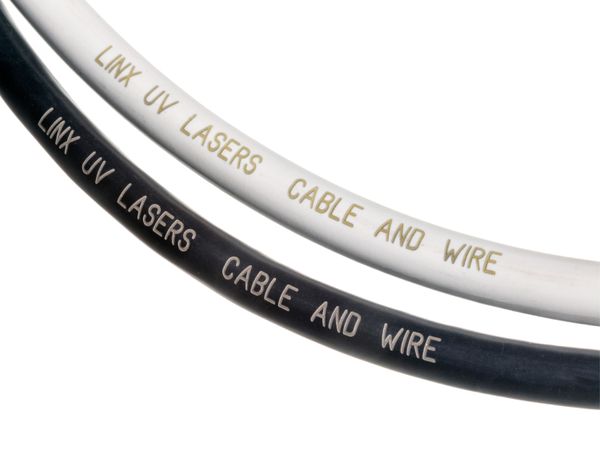

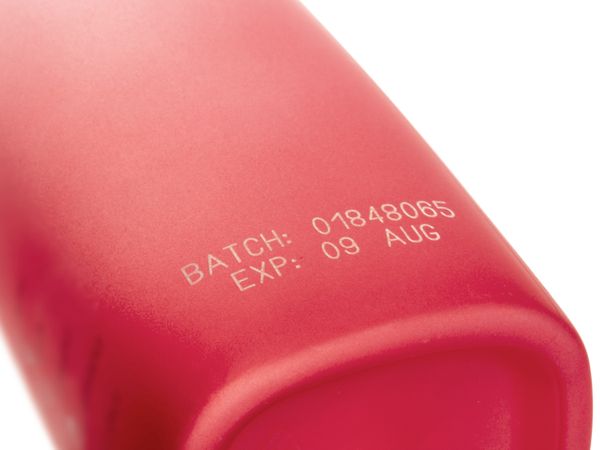

Hochwertige Kennzeichnung auf Folien und Kunststoffen

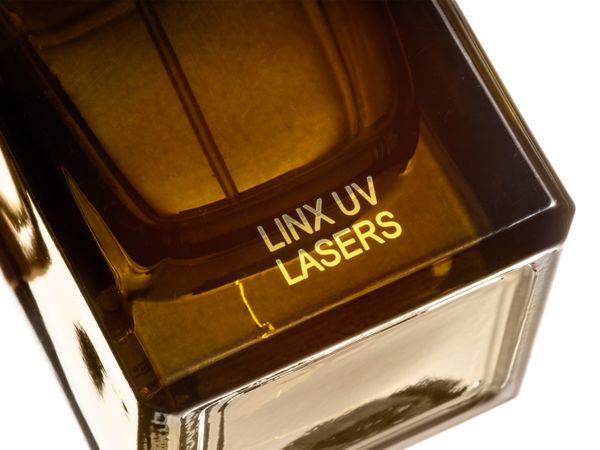

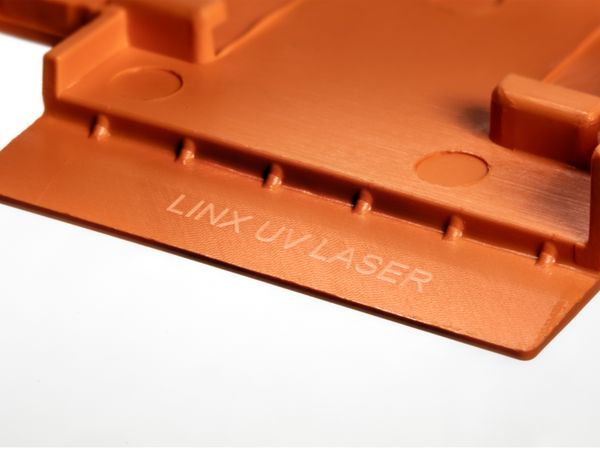

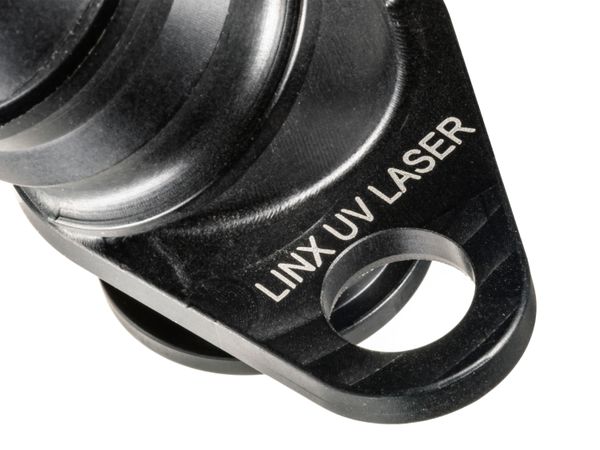

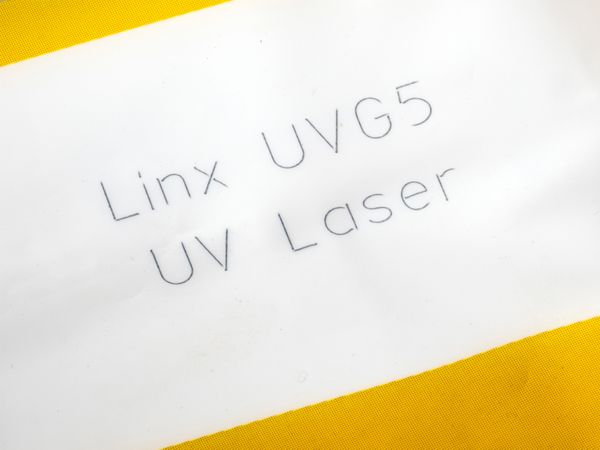

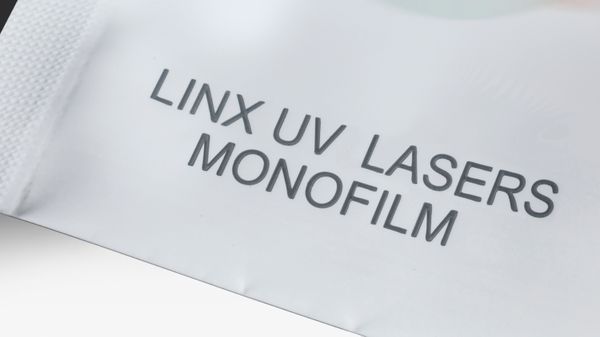

Der Linx UVG5 eignet sich für empfindliche Materialien, wie z. B. recyclingfähige Monofolien, Glas sowie schwer zu markierende Hartkunststoffe wie HDPE, LDPE und PP. Die Beschriftung erfolgt nahezu ohne thermische Einwirkung („kalte Markierung“). Die minimale Wärmeentwicklung schützt die Oberfläche und sorgt für saubere Ergebnisse.

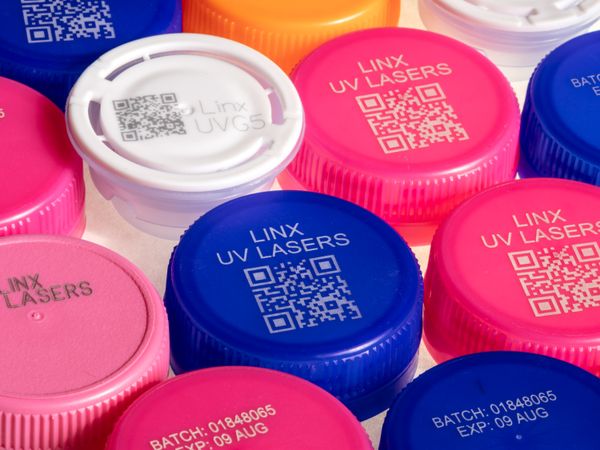

Der UVG5 kennzeichnet sowohl variable Texte, Grafiken und Logos sowie maschinenlesbare GS1 2D-DataMatrix- und QR-Codes. Dabei sorgt er für eine konsistente Qualität und unterstützt zuverlässig die Anforderungen an Rückverfolgbarkeit und Produktsicherheit.

Anwendungen

Besonderheiten

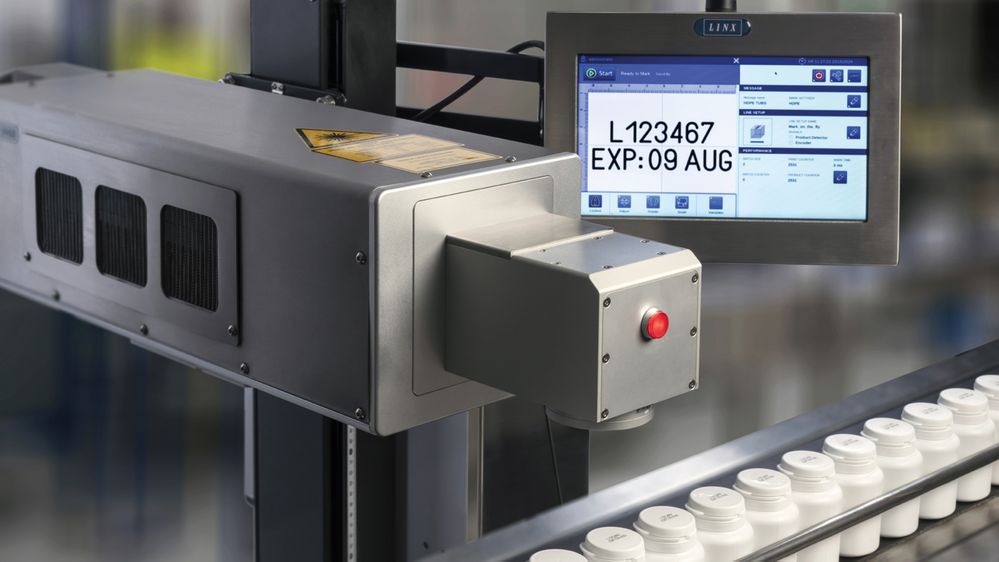

Präzise UV-Markierung bei hoher Produktionsleistung

Der Linx UVG5 ermöglicht Markiergeschwindigkeiten von bis zu 2000 Zeichen pro Sekunde und unterstützt dadurch einen höheren Produktdurchsatz bei effizienter Linienauslastung. Gleichzeitig minimiert die UV-Technologie die thermische Belastung empfindlicher Materialien wie Kunststoffe und Folien. Kontrastreiche Codes mit glatten Kanten sorgen zusätzlich für eine zuverlässige Lesbarkeit und sichere Rückverfolgbarkeit.

Flexible Integration ohne Produktionsstillstand

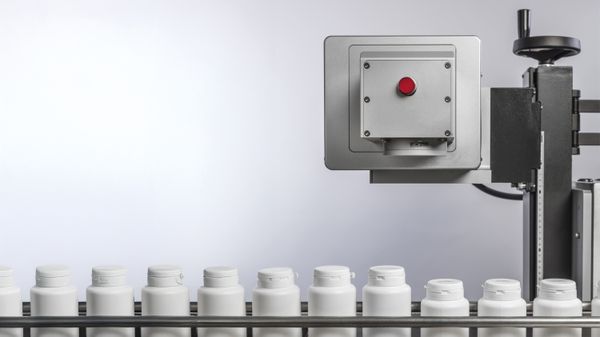

Die integrierte Focus Shift-Funktion ermöglicht schnelle Produktwechsel bei unterschiedlichen Produktgrößen – ohne mechanische Anpassungen an der Produktionslinie. Dank flexibler Laserverlängerungs- und Dreheinheiten lässt sich der Linx UVG5 zudem einfach in bestehende Linien integrieren, selbst bei beengten Platzverhältnissen oder schwer zugänglichen Einbausituationen.

Einfache Bedienung und präzise Markierung

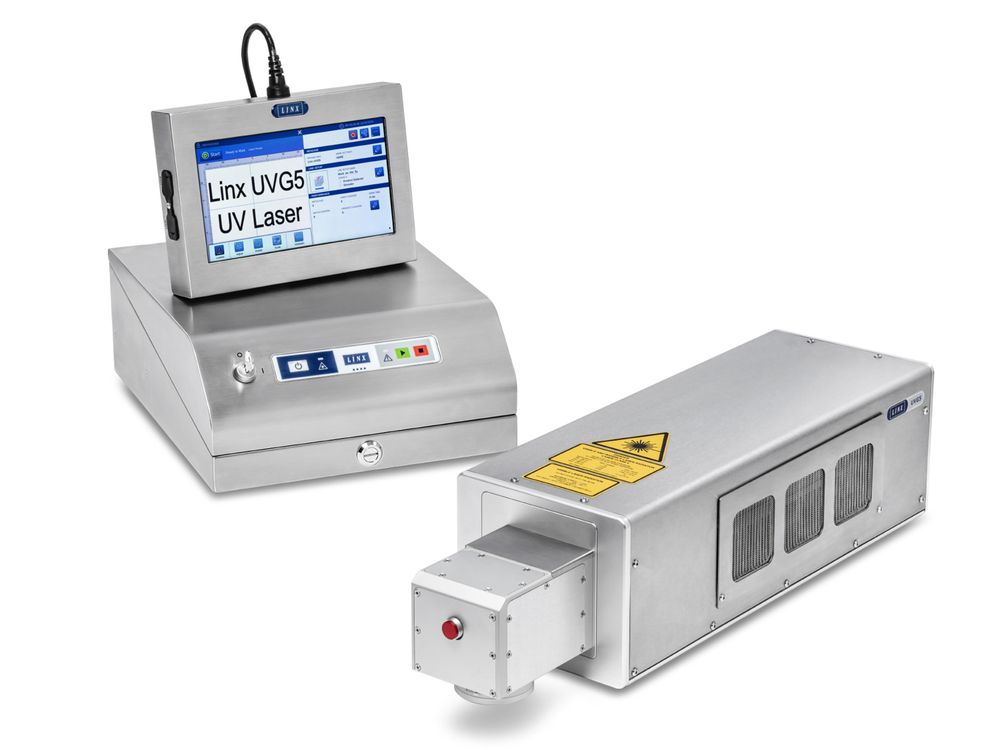

Die benutzerfreundliche LinxVision-Oberfläche unterstützt eine sichere und intuitive Bedienung im Produktionsalltag. Der integrierte Pilotlaser gewährleistet eine präzise Positionierung der Markierung und hilft, Produktverluste durch Fehlmarkierungen zu vermeiden. Zusätzlich erleichtert der Focus Finder die exakte Einstellung des Markierungsabstands und erhöht die Bedienergenauigkeit.

Technische Daten
Laserspezifikationen
Lasertyp
UV-Laser
Laserleistung
4 W
Laserklasse
4
Markierfeld von
88 x 109 mm
Markierfeld bis
259 x 393 mm
Spot Size
0,0213 - 0,069 mm
Markiergeschwindigkeit bis
2.000 Zeichen/s
Produktionsgeschwindigkeit bis
600 m/min
Fokusabstand
236 - 650 mm
Wellenlänge
355 nm
Markiermodi
statisch, dynamisch
Codierinhalte
Barcodes, 2D Codes, Textfelder, Grafiken und Logos, Datum, Uhrzeit, statischer Text, variabler Text, Seriennummern, Schichtcodes, auf-/absteigende Zählung, benutzerdefinierte Datums- und Uhrzeitformate
Barcodes
EAN 8, EAN 13, Code 128, GS1-128, PZN, IMB, POSTNET, RSS, SCC14, UPC-A, UPC-E, DataMatrix, QR Code, GS1 DataMatrix, GS1 QR Code
Schriftfonts
Vektorfonts (OTF, TTF, PFA, PFB, SVG)
Hardware
Display
13,3" Touchscreen
Passwortschutz
Sicherheitsverriegelungen
Kühlung
Luftgekühlt
Laserkopf-Optionen
SHU-SF
Linsen-Optionen
203 mm, 290 mm, 460 mm
Anschluss-Ports
Detektor, Encoder, Rauchabsaugung, Leuchte, Sicherheitsanschlüsse inkl. Einzel-/Doppeltverriegelung, Ethernet RJ45, LinxVision-Touchscreen
Software
Automatische Überhitzungserkennung
Interpreter-Software
LINXVISION®
Physikalische Aspekte

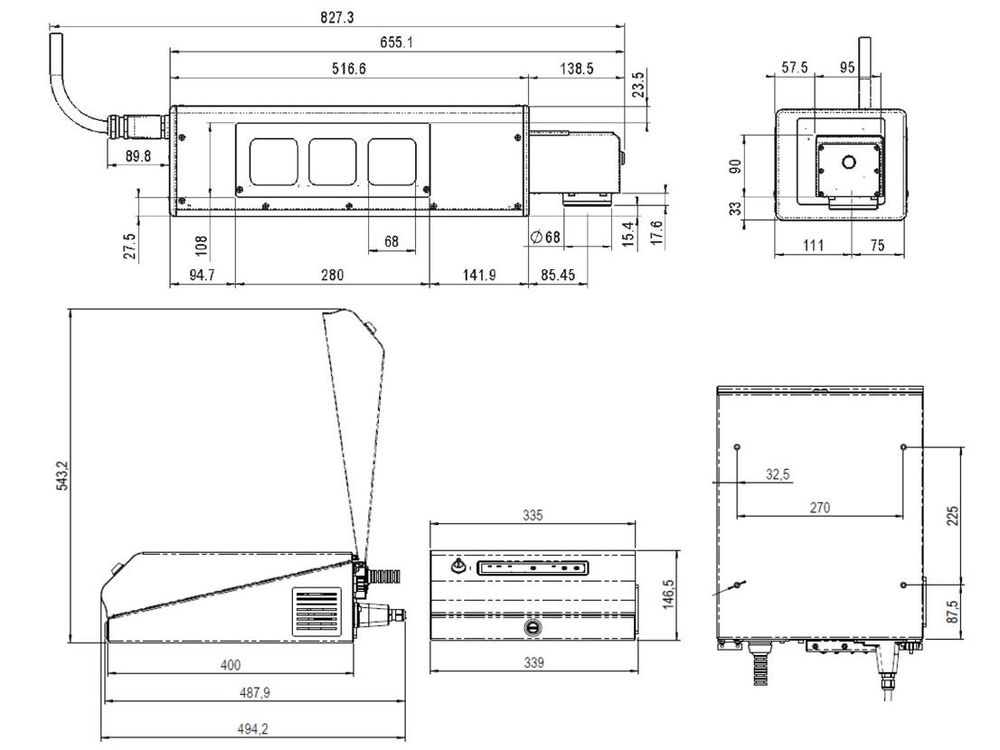

Abmessung Markiereinheit (HxBxL)
186 x 159 x 655 mm
Abmessung Versorgungseinheit (HxBxL)
147 x 335 x 400 mm
Verbindungskabellänge
3 m, 5 m (optional)
Gewicht
32 kg
Markiereinheit 20 kg; Versorgungseinheit 12 kg
IP Schutzart
IP 54, IP 65 (optional)
Zulassungen
CE, NRTL, FCC, RoHS
Rel. Luftfeuchtigkeit nicht kondensierend
10 - 90 %
Umgebungstemperatur
5 - 40°C
Anschlussspannung
100 - 240 V
Netzfrequenz
50 - 60 Hz

Downloads

Datenblatt Linx UVG5 (PDF)
